ما هو مُخفِّض الترددات الراديوية، ومتى تحتاج إليه؟

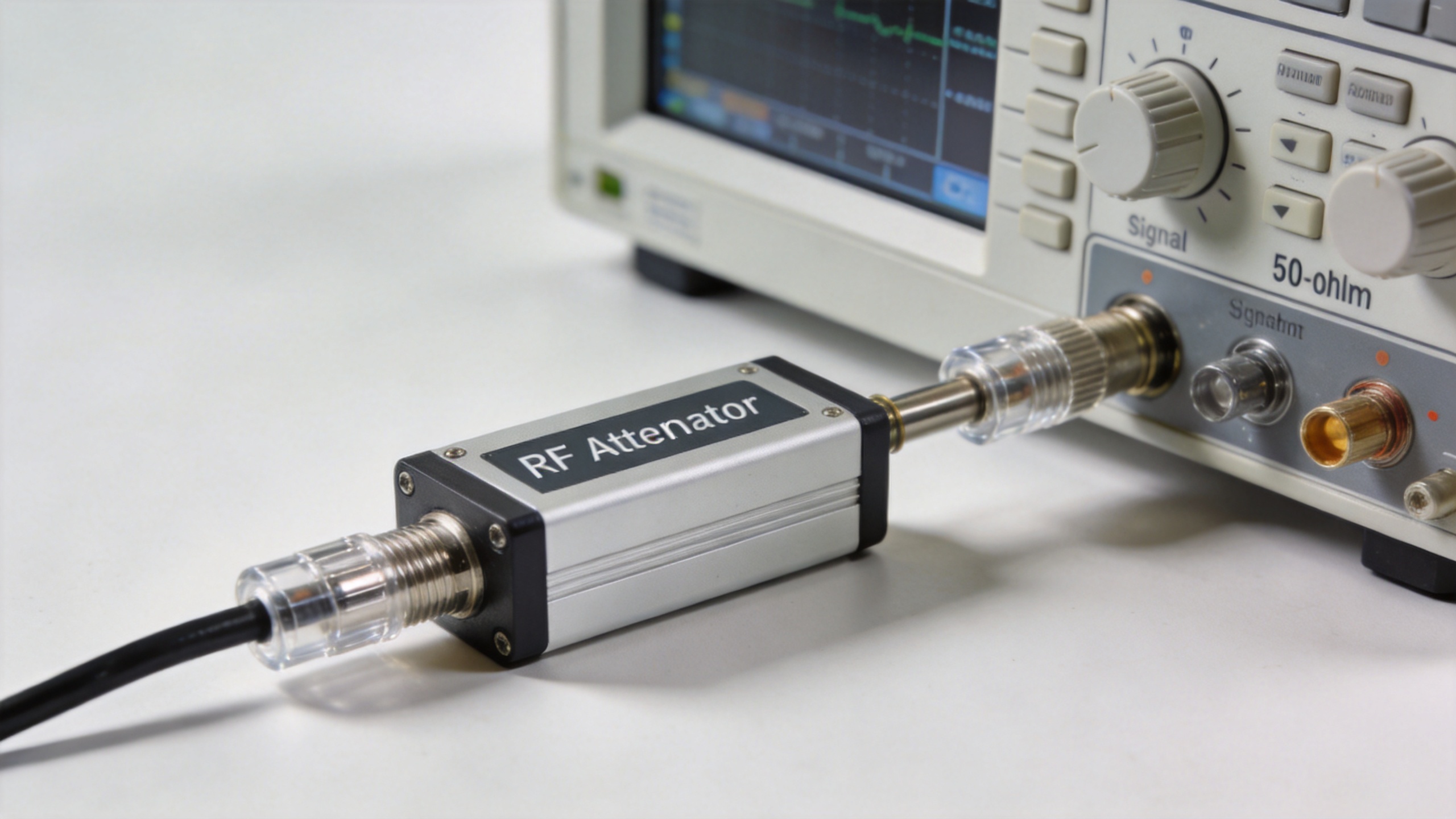

المخفّض الترددي هو عنصر سلبي يقلل عمدًا من قوة الإشارة بمقدار معروف. وغالبًا ما يُسمّى المهندسون النسخة المقاومية الثابتة منه لوحة تخفيف . وبدلًا من محاولة "إصلاح" كل إشارة قوية أو غير مستقرة باستخدام دوائر نشطة، فإن لوحة التخفيف المختارة بشكل صحيح توفر لسلسلة الترددات الراديوية كمية متوقعة من الفقدان مع الحفاظ على بيئة المعاوقة التي تتوقعها المعدات.

وهذا يجعلها مفيدة في معدات الاتصالات، ومنصات الاختبار، وروابط الإرسال اللاسلكي في مراكز البيانات، وأنظمة الهوائيات، وتجهيزات المعايرة، والتجميعات المصنَّعة حسب الطلب. والمفتاح هنا هو أن المخفّض الترددي ليس مجرد كابل أضعف أو مقاومة عشوائية. بل إنه محدَّد بدقة حسب قيمة التخفيف، والمدى الترددي، والمعاوقة، ومستوى القدرة، وغالبًا واجهة الموصل.

ما يقوم به المخفّض الترددي في سلسلة الإشارات

كل مسار إشارة تردد راديوي لديه نافذة تشغيل عملية. وقد يؤدي ارتفاع مستوى الإشارة الداخلة بشكلٍ كبير إلى أداء ضعيف في واجهة المستقبِل أو المُختلِط أو المضخِّم أو محلِّل الطيف أو منفذ الاختبار. ويُدخل وحدة التخفيف خسارةً مضبوطةً، تُعبَّر عنها عادةً بالديسيبل (dB)، بحيث تصل الإشارة إلى المرحلة التالية بمستوىٍ أكثر ملاءمة.

فعلى سبيل المثال، تقلِّل وحدة تخفيف بقيمة ١٠ ديسيبل القدرة بمقدار عشرة أضعاف. أما التأثير الدقيق على الجهد فيعتمد على ظروف النظام، لكن الغرض الهندسي منها بسيطٌ وواضح: خفض المستوى بطريقة معروفة وقابلة للتكرار. وبما أن وحدات التخفيف السلبية لا تحتاج إلى مصدر طاقة تحكُّمي، فهي تُستخدَم على نطاق واسع في الحالات التي يكون فيها خفض المستوى الثابت والبسيط أكثر قيمةً من التعديل الديناميكي.

يُبنى العديد من مخفّضات الترددات الراديوية على شكل شبكات مقاومية. وتشكّل الشبكات ذات الشكلين بي (Pi) وتي (T) أشكال دوائر معروفة، بينما توضع الشبكة داخل وحدات مغلفة ذات موصلات مركزية (كوаксيلية)، ضمن هيكل ميكانيكي محمي. ويكتسب نوع الغلاف واختيار الموصل نفس الأهمية التي تحظى بها قيم المقاومات، بمجرد أن تصبح العوامل مثل التردد وقدرة التبدد والانعكاسات ذات أهمية بالغة.

عندما تحتاج إلى لوحة مخفّض

السبب الأكثر شيوعًا لإضافة لوحة مخفّض هو وجود حالة تجاوز في مستوى الإشارة. فإذا كان مصدر ما يُدخل إشارةً قويةً جدًّا على مدخل حسّاس، فإن مخفّضًا ثابتًا يمكنه خفض الإشارة إلى النطاق المسموح به. وتحدث هذه الحالة غالبًا عند توصيل مولّدات الإشارات بالأجهزة القياسية، أو عند وضع مرحلة ذات كسب عالٍ أمام جهاز استقبال، أو عند تكييف وحدات ذات مستويات اسمية مختلفة.

الاستخدام الثاني هو الاختبار والقياس. ويضع المهندسون غالبًا مُخفّض إشارات راديوية بين مصدر الإشارة والجهاز قيد الاختبار لحماية مدخل الجهاز القياسي، أو لتحديد مستوى مرجعي قابل للتكرار، أو لتحسين العزل أثناء تغيير الترتيب. وفي هذا الدور، يُعد الفقدان المعروف جزءًا من خطة القياس، لذا يجب تضمين قيمة التخفيف في الحساب.

والاستخدام الثالث هو إدارة تأثيرات سوء التوافق. ويمكن لوسادة مخفّضة مُصمَّمة جيدًا أن تحسّن التوافق الظاهري بين المراحل عن طريق تقليل شدة الطاقة المنعكسة التي تعود إلى المصدر. ولا تُستبدَل هذه الوسادة بعملية توافق مقاومة مناسبة عندما يكون سوء التوافق حادًّا، لكنها قد تشكّل عنصر استقرار عملي في سلسلة إشارات راديوية ذات مقاومة ٥٠ أوم.

كما يمكن استخدام التخفيف لضبط توزيع الكسب عبر نظام متعدد المراحل. وبدل تشغيل كل جهاز نشط بالقرب من حدوده القصوى، يستطيع المصممون استخدام فقدان ثابت عند نقاط محددة للتنازل عن جزء صغير من مستوى الإشارة مقابل سلوك أكثر قابلية للتنبؤ، وانخفاض خطر التشبع، وتسهيل عملية استكشاف الأخطاء وإصلاحها.

المواقع الشائعة لمُخفِّضات التردد اللاسلكي

• بين مولِّد الإشارة والجهاز قيد الاختبار: لحماية الجهاز قيد الاختبار أو لإنشاء مستوى إدخال معروف.
• عند مدخل الأداة: لتفادي التشبع عند مدخل محلِّل الطيف أو عداد القدرة أو المستقبل.
• بين المراحل النشطة: للتحكم في توزيع الكسب وتقليل تأثير التفاعلات بين المراحل.
• بالقرب من الهوائي أو عنصر التغذية: عندما يتطلّب التصميم تعديلًا معيّنًا للمستوى وبعد التحقّق من تصنيف القدرة.
• في تركيبات الإنتاج أو المعايرة: حيث يكتسب التكرار أهمية أكبر من الإعداد المتغير.

يجب أن يتبع وضع المُخفِّض الهدف الفعلي للنظام. فوضع مُخفِّض بعد مستقبلٍ محمَّلٍ زائداً لن يحل مشكلة التشبع التي وقعت بالفعل على مدخله. وبالمثل، فإن وضع مُخفِّض منخفض القدرة في مكان توجد فيه طاقة راديوية عالية قد يؤدي إلى ارتفاع الحرارة أو الانجراف أو العطل.

كيف تختار مُخفِّض الإشارات الراديوية المناسب

ابدأ بالقيمة المطلوبة للتخفيف. قارن مستوى المصدر وخسائر الكابل والربح في المرحلة التالية والمستوى المسموح به على المدخل. واجعل اختيارك يترك هامشاً عملياً بدل أن يكتفي فقط بالوفاء بحساب محافظ. وفي كثير من التطبيقات، تُستخدم مجموعة صغيرة من القيم الثابتة مثل ٣ ديسيبل، ٦ ديسيبل، ١٠ ديسيبل، ٢٠ ديسيبل أو أكثر لتكوين أداة ضبط عملية.

لتركيب كهربائي قُطبي (كواكسيالي)، تأكَّد من نوع موصل الطرف (ذكري أم أنثوي) ونوع الواجهة قبل الطلب. كما يجب التحقق مما إذا كانت درجة القدرة المذكورة سارية على كامل نطاق الترددات، وفي ظل ظروف التركيب الخاصة بك. فقد لا يكون مُخفِّض القدرة الثابت الصغير المناسب لاختبار منخفض المستوى على المنضدة مناسباً لمسار إرسال عالي القدرة.

ثابت أم متغيّر: أيُّهما أفضل؟

اختر مُخفِّض القدرة الراديوية الثابت عندما تكون الخسارة المطلوبة معروفة ومستقرة. وتتميّز المكونات الثابتة بالبساطة والقابلية للتكرار وسهولة توثيقها في تصميم أو إجراء اختبار. أما عند الحاجة إلى ضبط المستوى التشغيلي أثناء الإعداد أو التشغيل، فاختر مُخفِّض القدرة المتغيّر. وتوفّر الحلول المتغيرة مرونةً أكبر، لكنها تزيد التكلفة وتعقّد عملية التحكّم، وقد تؤدي إلى تنازلات في الأداء.

للكثير من فرق المشتريات وشركات تصنيع المعدات، من العملي الاحتفاظ بعدة قيم ثابتة جاهزة لعمليات التشغيل والتشخيص، ثم تحديد لوحة التخفيف النهائية بعد أن تؤكد القياسات مقدار الفقد المطلوب. ويقلّ هذا الأسلوب من الإغراء الذي يدفع إلى حل مشكلة مستوى الإشارة بالتجربة والخطأ فقط.

قائمة مراجعة عملية قبل التركيب

1. حدد ما إذا كانت المشكلة ناتجة عن ارتفاع مستوى الإشارة، أو الحاجة إلى حماية أجهزة القياس، أو توزيع الكسب، أو مشكلة استقرار مرتبطة بعدم التطابق.
2. تأكد من مقاومة النظام ومدى التردد التشغيلي الكامل.
3. احسب القدرة الراديوية المتوقعة عند موقع المخفّض، بما في ذلك أي حالة عطل أو ذروة ذات صلة بالتطبيق.
4. اختر القيمة بوحدة الديسيبل (dB) ونوع واجهة الموصل وأسلوب التغليف الملائمين للتركيب.
5. تحقق من الترتيب النهائي باستخدام أجهزة القياس المناسبة، وضمِّن فقدان المخفّض في سجل الاختبار.

اختيار مكوّن لبناء دائرة راديوية

عندما يحتاج التصميم إلى حل محوري مُغلف، راجع قيمة التوهين المنشورة، ونطاق الترددات، وتصنيف القدرة، وتكوين الموصلات معًا. على سبيل المثال، هذا خيار مُخفّض إشارات كهرومغناطيسية محوري من نوع N يجب تقييمه وفقًا لمتطلبات سلسلة الإشارات المحددة بدلًا من اختياره استنادًا إلى اسمه فقط.

لوحة التوهين عبارة عن مكوّن صغير لكن تأثيرها على النظام كبير. فعند استخدامها في الموقع المناسب وتحديدها ضمن الحدود الصحيحة، يمكنها حماية المعدات، وإرساء مستويات إشارة قابلة للتكرار، وتسهيل التحكم في المسار الكهرومغناطيسي. أما عند استخدامها دون التحقق من المعاوقة والتردد والقدرة، فقد تُحدث مشكلة جديدة بدلًا من حلّها. ويبدأ الاختيار السليم بحساب ميزانية الإشارة، ثم يلي ذلك التأكّد من تفاصيل المكوّن.
