লিকি ফিডার যোগাযোগ ব্যবস্থা কী? ভূগর্ভস্থ ওয়াইরলেস কভারেজ ব্যাখ্যা করা হলো

লিকি ফিডার যোগাযোগ ব্যবস্থা কী? ভূগর্ভস্থ ওয়াইরলেস কভারেজ ব্যাখ্যা করা হলো

বিশ্বব্যাপী ঝরন্ত কোঅক্সিয়াল কেবল বাজারের মূল্য ২০২৫ সালে ১.৪২ বিলিয়ন মার্কিন ডলার ছিল এবং ৭.৩% এর চক্রাকার বৃদ্ধির হারে ২০৩৪ সালের মধ্যে ২.৬৮ বিলিয়ন মার্কিন ডলারে পৌঁছানোর পূর্বাভাস দেওয়া হয়েছে। এই অঙ্কটি একটি বাস্তব তথ্যকে নির্দেশ করে: যখন খনি গভীরে যায় এবং সুড়ঙ্গগুলি দীর্ঘতর হয়, তখন ভূগর্ভস্থ নির্ভরযোগ্য দ্বিমুখী যোগাযোগ আর কোনো সুবিধার বিষয় নয়—এটি একটি আইনি ও নিরাপত্তা প্রয়োজনীয়তা হয়ে ওঠে। যে প্রযুক্তি এটি সম্ভব করে তা হলো ঝরন্ত ফিডার যোগাযোগ সিস্টেম এবং এই নিবন্ধটি ব্যাখ্যা করে যে এটি কী, কীভাবে কাজ করে এবং কেন এর কেবল বিশেষকরণগুলি গুরুত্বপূর্ণ।

ভূগর্ভস্থ কভারেজ সমস্যা

সাধারণ রেডিও যোগাযোগ সরাসরি দৃশ্যপথ বা প্রায়-সরাসরি দৃশ্যপথে অ্যান্টেনা থেকে অ্যান্টেনায় সংকেত প্রতিফলনের উপর নির্ভর করে। ভূগর্ভস্থ পরিবেশে, এই মডেলটি সম্পূর্ণরূপে ব্যর্থ হয়। শিলা দেয়াল, কংক্রিটের আস্তরণ, সুড়ঙ্গের তীব্র বাঁক এবং ধাতব সরঞ্জামগুলি একটি সাধারণ অ্যান্টেনা থেকে কয়েক মিটার দূরেই রেডিও তরঙ্গকে শোষণ করে এবং ছড়িয়ে দেয়। একটি খনির মধ্যে ৫০০ মিটার দূরে কাজ করছে এমন একটি দল উচ্চ-ক্ষমতাসম্পন্ন ট্রান্সিভার ব্যবহার করলেও পৃষ্ঠ থেকে সম্পূর্ণরূপে অপ্রাপ্য হতে পারে।

ট্রান্সমিটারের শক্তি বৃদ্ধি করে এই সমস্যার সমাধান করা যায় না। আউটপুট বৃদ্ধি করলে শব্দ, ব্যাঘাত এবং — দহনশীল গ্যাসযুক্ত পরিবেশে — প্রজ্বলনের ঝুঁকি তৈরি হয়। ভূগর্ভস্থ কার্যক্রমের জন্য প্রয়োজন হয় একটি আবরণ সংস্থান যা পরিবেশের জন্য বিশেষভাবে ডিজাইন করা হয়েছে, যা পরিবেশের সাথে জোড়া দেওয়া হয়নি।

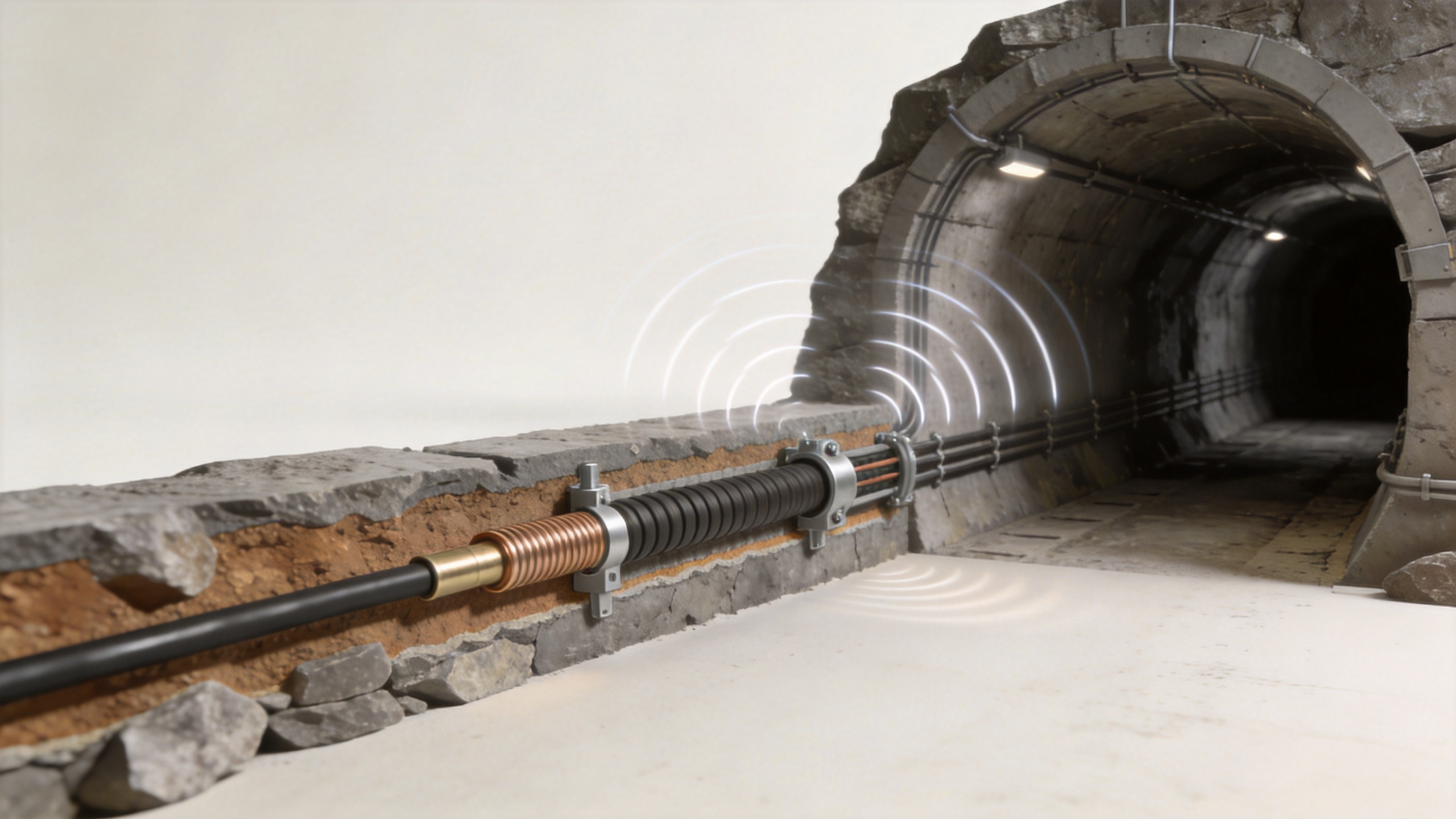

কীভাবে একটি লিকি ফিডার যোগাযোগ ব্যবস্থা কাজ করে

একটি মেজানিন প্ল্যাটফর্ম চিন্তা করুন লিকি ফিডার একটি বিস্তৃত অ্যান্টেনা হিসেবে যা একটি সুড়ঙ্গ বা খনির গ্যালারির পূর্ণ দৈর্ঘ্য জুড়ে প্রসারিত হয়। একটি স্ট্যান্ডার্ড কোঅ্যাক্সিয়াল ফিডার কেবলের বিপরীতে—যা তার শিল্ডেড কন্ডাক্টরের ভিতরে প্রতিটি সংকেতকে ধরে রাখার জন্য নকশা করা হয়—লিকি ফিডার কেবলটি উদ্দেশ্যপূর্ণভাবে তার বাইরের কন্ডাক্টরে পর্যায়ক্রমে স্লট বা ছিদ্র সহ তৈরি করা হয়। এই নিয়ন্ত্রিত খোলা অংশগুলি রেডিও শক্তিকে কেবলটির সমগ্র দৈর্ঘ্য জুড়ে বাইরের দিকে "লিক" করতে দেয়, যা সুড়ঙ্গের জ্যামিতি অনুসরণ করে একটি অবিচ্ছিন্ন তারহীন কভারেজ রিবন তৈরি করে, না যে তা সুড়ঙ্গের বিরুদ্ধে কাজ করে।

এটি কোনো সাধারণ কোঅ্যাক্সিয়াল কেবলের ক্ষীণতর সংস্করণ নয়। এটি একটি সূক্ষ্মভাবে নকশা করা বিকিরণকারী ট্রান্সমিশন লাইন। আইটিইউ-আর রেকমেন্ডেশন এম.১০৭৫ এটিকে আনুষ্ঠানিকভাবে সংজ্ঞায়িত করে যে, "এক ধরনের ট্রান্সমিশন লাইন যা এর নিকটবর্তী মোবাইল সেটগুলির সাথে বা মোবাইল সেটগুলির মধ্যে যোগাযোগ স্থাপনে এর লিকেজের মাধ্যমে রেডিওযোগাযোগ সম্ভব করে।" এই সংজ্ঞাটি পরবর্তী প্রতিটি ডিপ্লয়মেন্ট স্পেসিফিকেশনের প্রযুক্তিগত ভিত্তি।

সিস্টেম আর্কিটেকচার: চারটি মূল উপাদান

একটি স্থাপিত ঝরন্ত ফিডার যোগাযোগ সিস্টেম চারটি কার্যকরী স্তর নিয়ে গঠিত, যেগুলো একটি একক কভারেজ চেইন হিসেবে কাজ করে:

• পৃষ্ঠতল বা শাফট বেস স্টেশন: আরএফ সিগন্যালের উৎস বিন্দু। এটি ভূগর্ভস্থ নেটওয়ার্ককে ভূপৃষ্ঠের যোগাযোগ অবকাঠামো, ডিসপ্যাচ সিস্টেম এবং জরুরি যোগাযোগ চ্যানেলের সাথে সংযুক্ত করে। বৃহত্তর ইনস্টলেশনগুলিতে, একাধিক বেস স্টেশন একটি একক ভূগর্ভস্থ কেবল নেটওয়ার্কে সংযুক্ত থাকে।
• সিগন্যাল এমপ্লিফায়ার (রিপিটার/বুস্টার): যেহেতু লিকি ফিডার কেবল তার দৈর্ঘ্য জুড়ে সিগন্যাল ক্রমাগত হারায় — নিয়ন্ত্রিত লিকেজ এবং কেবলের স্বাভাবিক ক্ষয় উভয় কারণে — তাই এমপ্লিফায়ারগুলি নিয়মিত ব্যবধানে স্থাপন করা হয়, সাধারণত কেবলের আকার ও কাজের ফ্রিকোয়েন্সির উপর নির্ভর করে প্রতি ২০০ থেকে ৫০০ মিটার পরপর। এদের স্থাপন অনুমান করা হয় না, বরং লিঙ্ক বাজেট অনুযায়ী গণনা করা হয়।
• ঠান্ডা কোঅক্সিয়াল তার: টানেল বা খনির ড্রাইভের পূর্ণ দৈর্ঘ্য জুড়ে চলমান শারীরিক বিকিরণকারী উপাদান। তারের ব্যাস সরাসরি ক্ষয় হার এবং আচ্ছাদন ব্যাসার্ধ উভয়ের উপর প্রভাব ফেলে। বৃহত্তর ব্যাসের তার (যেমন ৭/৮-ইঞ্চি বিকিরণকারী ধরন) প্রতি ১০০ মিটারে কম ক্ষয় প্রদান করে, যা প্রসারকগুলির মধ্যে দীর্ঘতর দূরত্ব সমর্থন করে। ছোট ব্যাসের তার (১/২-ইঞ্চি ধরন) সেখানে ব্যবহার করা হয় যেখানে নমনীয়তা বা সংকীর্ণ পথ নির্ধারণের জ্যামিতি প্রয়োজন। প্রতিটি কানেক্টর ইন্টারফেসে সিগন্যাল প্রতিফলন এড়াতে ইম্পিড্যান্স সহনশীলতা নির্দিষ্ট সীমার মধ্যে বজায় রাখতে হবে — এটি ক্ষেত্রে আচ্ছাদনের ফাঁক হিসাবে প্রকাশ পায়, কাগজে নয়।
• শেষ ডিভাইস (হ্যান্ডহেল্ড রেডিও, ডেটা মডেম, সেন্সর): যে সরঞ্জামগুলি ব্যক্তি বহন করেন বা যানবাহনে স্থাপন করা হয় এবং সিস্টেমের সঙ্গে যোগাযোগ করে। তারের সিগন্যাল বিকিরণ ব্যাসার্ধ — সাধারণত তারের লম্বভাবে ১৫ থেকে ৫০ মিটার — নির্ধারণ করে যে সংলগ্ন ক্রসকাট দিয়ে চলমান কোনো কর্মী আচ্ছাদনের মধ্যে থাকবেন কিনা।

ফ্রিকোয়েন্সি সামঞ্জস্যতা: TETRA, LTE এবং WiFi

একটি লিকি ফিডার নেটওয়ার্কের অপারেটিং ফ্রিক uয়েন্সি যেকোনো মতে নির্ধারিত হয় না। লিকি ফিডার কেবলগুলি সাধারণত ১ গিগাহার্টজের নিচের ফ্রিকুয়েন্সিতে ডিজাইন করা হয়, যেখানে দীর্ঘ সুড়ঙ্গ বরাবর ১০০ মিটার প্রতি সিগন্যাল আটকানো নিয়ন্ত্রণযোগ্য থাকে। এই ভৌত সীমাবদ্ধতাটি সরাসরি নির্ধারণ করে কোন রেডিও প্রযুক্তিগুলি ব্যবহারযোগ্য:

• টেট্রা (৩৮০–৪০০ মেগাহার্টজ, ৪৫০–৪৭০ মেগাহার্টজ): অধিকাংশ নিয়ন্ত্রিত বাজারে ভূগর্ভস্থ খনির কণ্ঠস্বর যোগাযোগের জন্য প্রভাবশালী প্রযুক্তি। টেট্রার ফ্রিকুয়েন্সি রেঞ্জ কম কেবল আটকানো উৎপন্ন করে, পার্শ্ব গ্যালারিগুলিতে বিশ্বস্ত সিগন্যাল পৌঁছানো সম্ভব করে এবং জনসাধারণের নিরাপত্তা যোগাযোগ কাঠামোর সাথে সামঞ্জস্যপূর্ণ হয়। বিশ্বব্যাপী প্রধান খনি অপারেশনগুলিতে সুড়ঙ্গ রেডিও লিকি ফিডার ইনস্টলেশনগুলি প্রধানত টেট্রা-ভিত্তিক।
• এলটিই (৭০০/৮০০ মেগাহার্টজ ব্যান্ড): যেখানে ডেটা থ্রুপুটের প্রয়োজনীয়তা—যেমন ভিডিও মনিটরিং, সেন্সর টেলিমেট্রি বা দূরবর্তী সরঞ্জাম নিয়ন্ত্রণ—টেট্রার কণ্ঠস্বর-কেন্দ্রিক ক্ষমতাকে অতিক্রম করে, সেখানে এলটিই ব্যবহার করা হয়। ৭০০–৮০০ মেগাহার্টজ ব্যান্ড লিকি ফিডার ইনস্টলেশনের জন্য আটকানোকে ব্যবহারযোগ্য সীমার মধ্যে রাখে, যদিও লিঙ্ক বাজেটগুলি টেট্রার তুলনায় কঠোরতর।
• ওয়াই-ফাই (২.৪ গিগাহার্জ / ৫ গিগাহার্জ): ছোট দূরত্বের জন্য শর্তসাপেক্ষে কার্যকর — মেট্রো স্টেশনের প্ল্যাটফর্ম, ভবনের সহায়ক নালা বা ২০০ মিটারের কম গভীরতার খনির সামনের অংশ। ২.৪ গিগাহার্জ ফ্রিক uency-এ কেবলের ক্ষয় ৪০০ মেগাহার্জের তুলনায় প্রায় দ্বিগুণ হয়, যা এমপ্লিফায়ারের ব্যবধান কমায় এবং অবকাঠামোর খরচ বাড়ায়। দীর্ঘ আন্ডারগ্রাউন্ড টানেলের জন্য ৫ গিগাহার্জ ওয়াই-ফাই সাধারণত ঘন ঘন এমপ্লিফায়ার স্থাপন ছাড়া অকার্যকর।

সঠিক উপসংহার এই নয় যে কোনো একটি ফ্রিকোয়েন্সি ব্যান্ড সর্বজনীনভাবে শ্রেষ্ঠ। কেবলের বিশেষকরণ ফ্রিকোয়েন্সি, টানেলের দৈর্ঘ্য, প্রয়োজনীয় কভারেজ ব্যাসার্ধ এবং নিয়ন্ত্রক কাঠামোর সাথে মিলিয়ে নেওয়া হতে হবে — এই চারটি পরিবর্তনশীল কোনোটিই পৃথকভাবে বিদ্যমান নেই।

নিয়ন্ত্রক প্রয়োজনীয়তা এবং নিরাপত্তা মান

বেশিরভাগ নিয়ন্ত্রিত খনির বিচার বিভাগে ভূগর্ভস্থ যোগাযোগের কভারেজ ঐচ্ছিক নয়। মার্কিন যুক্তরাষ্ট্রে, এমএসএইচএ (মাইন সেফটি অ্যান্ড হেলথ অ্যাডমিনিস্ট্রেশন) নির্মাতাদের 30 সিএফআর এর অধীনে গ্যাসযুক্ত ভূগর্ভস্থ খনিগুলিতে ব্যবহৃত যোগাযোগ ব্যবস্থার জন্য উপযুক্ত এমএসএইচএ অনুমোদন পেতে বলে। এর অর্থ হ'ল তারের, এম্প্লি

অস্ট্রেলিয়া (প্রাসঙ্গিক রাজ্য খনি আইন অনুযায়ী), ইউরোপীয় ইউনিয়ন (বিস্ফোরকীয় বায়ুমণ্ডলে সরঞ্জামগুলির জন্য ATEX/IECEx শংসাপত্র) এবং এশিয়া এবং দক্ষিণ আমেরিকার প্রধান কয়লা ও ধাতু খনির বিচার বিভাগে অনুরূপ বাধ্যতামূলক কাঠামো রয়েছে। একটি সম্মতিপূর্ণ জন্য নকশা বিন্দু ঝরন্ত ফিডার যোগাযোগ সিস্টেম এটি সর্বনিম্ন জীবনচক্রের খরচ দিয়ে প্রযোজ্য নিয়ন্ত্রক অনুমোদন পূরণ করে।

কেন লিকি ফিডার কেবলের স্পেসিফিকেশন শুরুর বিন্দু?

সিস্টেম ইন্টিগ্রেটর এবং খনি অপারেটররা প্রায়শই প্রথমে বেস স্টেশন বা রেডিও টার্মিনালের স্পেসিফিকেশনে মনোযোগ দেন। কেবলটিই হলো সেই উপাদান যা নির্ধারণ করে যে সিস্টেমের অবশিষ্ট অংশগুলো মডেল অনুযায়ী কাজ করবে কিনা। ইম্পিড্যান্স টলারেন্স, পুনরাবৃত্ত বাঁকানোর অধীনে বহিরাবরণী পরিবাহীর যান্ত্রিক সংহতি, এবং কেবলের দৈর্ঘ্য জুড়ে স্লট জ্যামিতির সামঞ্জস্য সবগুলোই কভারেজের সমান বিভাজনকে সরাসরি প্রভাবিত করে।

সুড়ঙ্গ বা খনিতে লিকি ফিডার কেবল ক্রয়ের জন্য ক্রয় দলগুলোর জন্য, ঝেনজিয়াং জিয়েওয়েই ইলেকট্রনিক টেকনোলজি কো., লিমিটেড এই পরিবেশগুলোর জন্য ডিজাইন করা বিভিন্ন বিকিরণকারী সহঅক্ষীয় কেবল উৎপাদন করে, যার মধ্যে রয়েছে এইচএলসিএইচ(আর)-৫০-১২ ১/২-ইঞ্চি বিকিরণ ধরনের লিকি ফিডার কেবল , এটি এইচএলসিটিই(আর)-৫০-২২ ৭/৮-ইঞ্চি বিকিরণ ধরনের লিকি ফিডার কেবল , এবং ৭৫ ওহম এসএলওয়াইডব্লিউভি সুড়ঙ্গ ও খনি যোগাযোগ লিকি ফিডার কেবল , ২৫ বছরের ফোকাসড আরএফ ইন্টারকানেক্ট উৎপাদন অভিজ্ঞতা এবং আন্তর্জাতিক ক্রয়ের জন্য রপ্তানি ডকুমেন্টেশন সহ।

লিকি ফিডার কেবল একটি আন্ডারগ্রাউন্ড যোগাযোগ সিস্টেমের সবচেয়ে দৃশ্যমান উপাদান নয়। তবে এটি খনির পূর্ণ দৈর্ঘ্য জুড়ে চলে এবং টানেলটি কার্যকর হয়ে গেলে এটি সহজে প্রতিস্থাপন করা যায় না। শুরুতে এটি সঠিকভাবে নির্দিষ্ট করা হলে বাকি সিস্টেমের জন্য এটিই প্রকৌশলগত সিদ্ধান্ত।
