N-typ vs. RF tlumiče 4,3–10: průvodce výběrem rozhraní

Atyp N útlumový člen často je to přímá volba, pokud již RF cesta používá konektory typu N. Pokud však probíhá přepracování projektu pro hustě uspořádané rádiové zařízení, rozhodnutí o rozhraní vyžaduje více než pouhý přístup „použít to, co je k dispozici“. Útlumové členy typu N i 4,3–10 lze oba použít v 50-ohmových RF systémech, avšak řeší různé mechanické a instalační problémy. Správná volba vyplývá z ověření celé signálové cesty: shodnosti rozhraní, provozního pásma, hodnoty útlumu, výkonové zátěže, přístupu pro instalaci a podmínek v okolí pouzdra.

Pro výrobce telekomunikačního zařízení, laboratorní týmy, integrační firmy a nákupní oddělení OEM je tento průvodce určen k oddělení výběru rozhraní od elektrické kvalifikace. Toto rozlišení předchází běžné chybě při nákupu: nejprve se vybere typ konektoru a teprve poté se zjistí, že zvolený útlum nebo výkonové hodnocení neodpovídá skutečnému rozpočtu RF.

Začněte hranicí systému, nikoli tělem útlumu

První otázka je jednoduchá: jaká rozhraní existují bezprostředně napřed a napozad? A typ N útlumový člen je obvykle nejméně rizikovou volbou v ustáleném provozu s rozhraním N, protože jej lze začlenit bez nutnosti použít adaptory. Méně přechodů znamená méně styčných ploch k prohlídce a méně příležitostí k nezáměrnému mechanickému nesouladu.

rozhraní 4,3–10 se častěji posuzuje, pokud je okolní vybavení již na toto rozhraní navrženo nebo pokud tým pro návrh standardizuje kompaktní a vysokohustotní rádiovou architekturu. Neznamená automaticky zlepšení výkonu pro každou starší cestu. Pokud potřebuje tlumič 4,3–10 adaptér N–4,3–10 na obou koncích, stane se sestava delší a přidají se rozhraní, která je nutné specifikovat, utáhnout a udržovat.

Nejprve zvolte typ N pokud jsou stávající porty, propojovací kabely, měřicí zařízení a náhradní díly založeny na typu N.
Nejprve zvolte 4,3–10 pokud je rozhraní na straně rádia již 4,3–10 a prostor nebo hustota instalace má přednost.
Rozhraní nekombinujte ve výchozím nastavení ; adaptér použijte pouze tehdy, je-li skutečně vyžadován řízený přechod.

Typ N versus 4,3–10: Co změny rozhraní znamenají

Faktor výběru	Tlumič typu N	tlumič 4,3–10
Nejvhodnější řešení	Stávající sítě rozhraní N, testovací uspořádání a výměny na místě	Systémy již postavené kolem portů 4,3–10 a hustých uspořádání zařízení
Priorita integrace	Přímá kompatibilita se zralou instalovanou základnou	Kompaktní strategie rozhraní a flexibilita instalace
Kontrolní seznam pro nákup	Potvrďte orientaci zásuvky N (mužská/ženská) na obou koncích	Potvrďte přesný typ spojení 4,3–10 a kompatibilitu s protistranou
Běžná chyba	Za předpokladu, že všechny součásti rozhraní N mají stejné elektrické limity	Použití jako náhrada adaptérů bez přezkoumání celého sestavení

Rodina konektorů je pouze jednou vrstvou rozhodování. A typ N útlumový člen musí být stále vybrána pro správnou impedanci, pevnou hodnotu útlumu, frekvenční rozsah, průměrné a špičkové výkonové zatížení a požadavky na prostředí. Stejný princip platí i pro součást 4,3–10.

Porovnejte elektrické požadavky před výběrem kteréhokoli rozhraní

1. Potvrďte impedanci systému

Většina aplikací RF tlumičů v komunikačních a zkušebních systémech je navržena pro 50 ohmů, avšak tuto hodnotu je nutné potvrdit z dokumentace systému. Tlumič, kabelové sestavy, konektory a přípojky přístrojů je třeba vyhodnotit jako jedinou cestu se řízenou impedancí. Mechanická kompatibilita rozhraní nestačí, pokud elektrická specifikace neodpovídá požadavkům systému.

2. Definujte útlum jako požadavek RF rozpočtu

Začněte požadovaným snížením signálu v dB, poté potvrďte požadovanou tolerance a plochost v celém provozním pásmu. Vyhněte se výběru tlumiče typ N útlumový člen pouze proto, že je k dispozici běžná hodnota 10 dB nebo 20 dB. V aplikacích ochrany přijímače, kalibrace nebo nastavení úrovně musí být požadovaná ztráta spojena se skutečnou vstupní úrovní a povoleným provozním rozsahem následného zařízení.

3. Ověřte frekvenci v celém provozním pásmu

tvrdění typu „až“ nejsou náhradou za podrobné prostudování technického listu konkrétní součástky. Zkontrolujte chování v daném pásmu, ztrátu odrazu (return loss) nebo poměr stojaté vlny (VSWR) a útlum v kmitočtech, které jsou pro danou instalaci rozhodující. Širokopásmový systém je třeba ověřit na okrajích pásma, nikoli pouze ve středním kmitočtu.

4. Považujte výkon za otázku střídavého zatížení (duty cycle)

Průměrný výkon, špičkový výkon, průběh signálu, teplota okolí, proudění vzduchu a způsob upevnění všechny ovlivňují tepelné zatížení pevného útlumu. Například standardní položka v katalogu je popsána jako koaxiální útlum 200 W s konektorem typu N, s možnostmi dosahujícími až do kmitočtového pásma 18 GHz a pevnými útlumy 20, 30, 40 a 60 dB. To jej činí užitečným výchozím bodem pro cestu založenou na konektorech typu N, avšak zakoupitelé by měli před schválením potvrudit přesnou vybranou konfiguraci a její limity uvedené v technickém listu.

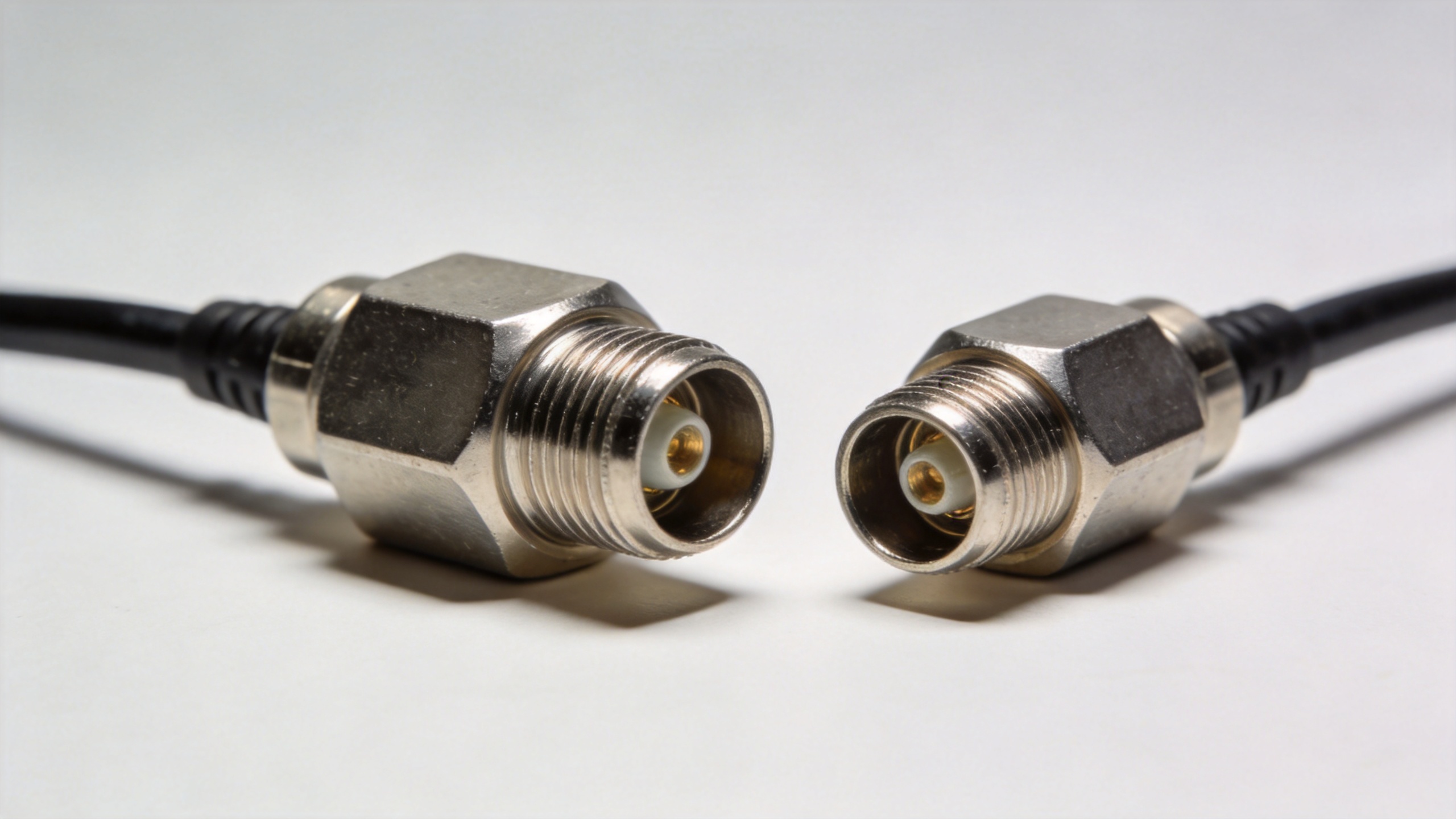

N-type and 4.3-10 RF attenuator interface comparison — Výběr rozhraní je třeba prověřit společně s elektrickými požadavky RF trasy.

Prostředí instalace může rozhodnout o volbě

V prostorném uspořádání sedačky může být důležitější osvědčená rodina konektorů než kompaktnost balení. V přeplněné skříni základnové stanice nebo rádiového pouzdra se kabelové vedení, volný prostor pro ruce, poloměr ohybu a přístup pro údržbu stávají rozhodujícími faktory. Architektura 4,3–10 může být atraktivní tam, kde jsou již kompaktní instalace navrženy kolem tohoto rozhraní. Naopak nucené převody z N na 4,3–10 v existujícím systému mohou zkomplikovat údržbovou činnost, která by jinak byla jednoduchá.

Pro každé rozhraní stanovte písemnou kontrolní listu instalace: pohlaví konektoru, postup utahování páru, odlehčení kabelu od tahového namáhání, volný prostor kolem těla tlumiče, označení a kontrola po přepracování. Tyto kroky jsou zvláště důležité tam, kde opakovaná testovací připojení nebo servisní práce v terénu mohou narušit mechanickou přesnost RF trasy.

Praktická kontrolní listina pro nákup

Zmapujte každý port a propojovací kabel v navrhované signálové cestě, včetně rodiny konektorů a jejich pohlaví.
Potvrďte kompatibilitu s impedancí 50 ohmů a požadovanou hodnotu pevného tlumení s odpovědným pracovníkem za RF rozpočet.
Zkontrolujte celé frekvenční pásmo, nikoli pouze jmenovitou provozní frekvenci.
Vypočítejte očekávaný průměrný a špičkový výkon na místě tlumiče a zkontrolujte tepelné podmínky.
Vyberte konektor typu N, pokud tím v systému založeném na konektorech typu N eliminujete zbytečné převodníky.
Vyberte konektor 4,3–10, pokud ho již používá okolní zařízení a kompaktní instalace je zdokumentovaným požadavkem.
Požádejte o přesný technický list součástky a před schválením nákupu ověřte mechanickou orientaci.

Technický list tlumiče typu N

Použijte tento stručný pracovní list k kvalifikaci každého požadavku na tlumič typu N před vydáním objednávky. Zaznamenejte požadovanou útlumovou hodnotu, frekvenční pásmo, výkonový režim a pohlaví obou konektorů tlumiče typu N. Potvrďte, že navrhovaný tlumič typu N má impedanci 50 ohmů a že jeho technický list zahrnuje skutečné provozní frekvenční pásmo. U náhrady porovnejte délku a montážní volný prostor již nainstalovaného tlumiče typu N s novým tlumičem typu N.

Zda typ n útlumový člen přímo zapadá do obou sousedních rozhraní?
Zda je hodnota útlumu typu n útlumového členu správná na požadovaných okrajích pásma?
Zda je výkonová třída typu n útlumového členu vhodná pro očekávané průměrné i špičkové zatížení?
Zda pohlaví konektorů typu n útlumového členu eliminuje potřebu adaptérů?
Zda lze typ n útlumový člen instalovat a servisovat za dodržení dostupného volného prostoru pro kabely?
Zda bylo číslo dílu typu n útlumového členu ověřeno proti konečnému seznamu materiálů?

Při posuzování systému 4,3–10 použijte stejný pracovní list pro možnost 4,3–10 a porovnejte kompletní sestavy místo izolovaného porovnávání názvů konektorů. Typ n útlumový člen zůstává rozumnou volbou, pokud zachovává přímou, kvalifikovanou signální cestu přes rozhraní N. Tento pracovní list také pomáhá nákupním týmům zabránit schválení jinak kompatibilního typu n útlumového členu s nesprávnou hodnotou útlumu v dB, nesprávným pásmem nebo nesprávnou výkonovou třídou.

Když je útlumový člen typu N lepší volbou

Atyp N útlumový člen je obvykle praktickou volbou pro modernizace, opravy, zkušební přípravky a sestavy, které již využívají konektory typu N. Zachovává konzistenci rozhraní, zjednodušuje plánování náhradních dílů a předechází zbytečným přechodům. 200W koaxiální tlumič typu N s uvedenými pevnými hodnotami útlumu v dB pouze po potvrzení jeho přesného kmitočtového rozsahu, výkonu, útlumu a konfigurace konektorů (pohlaví) v souladu s vaší aplikací.

Je-li projekt nový a porty zařízení ještě nejsou stanoveny, porovnejte obě rozhraní jako součást kompletní systémové architektury. Lepší volbou je to rozhraní, které splňuje elektrické požadavky a zároveň snižuje počet přechodů, konflikty prostoru, nejasnosti při instalaci a zátěž údržbou během celého životního cyklu.

Závěr: Vyberte rozhraní, které zjednodušuje ověřenou RF cestu

Rozhodnutí mezi konektorem typu N a 4.3-10 není soutěž mezi názvy konektorů. Vyberte typ N útlumový člen kde zajišťuje přímou, řízenou kompatibilitu v RF cestě založené na normě N. Vyberte konektor 4,3–10, pokud je systém již pro něj navržen a jeho kompaktní montážní výhody podporují projekt. V obou případech dokončete objednávku až po společné verifikaci rozhraní, impedance, frekvenčního pásma, hodnoty útlumu, výkonové zátěže a podmínek instalace.
