Průvodce sestavením kabelového svazku SMA na SMA: volba frekvence a konektorů

2026/09/18

Průvodce sestavením kabelového svazku SMA na SMA: volba frekvence a konektorů

Volba SMA na SMA kabelová sestava vypadá to jednoduše: stejný kompaktní závitový rozhraní se objevuje na obou koncích. Ve skutečném RF návrhu nebo objednávce však tento popisek neřeší důležitá rozhodnutí. Frekvenční rozsah, konstrukce kabelu, délka, poloměr ohybu, pohlaví konektorů, polarita a geometrie ukončení všechny ovlivňují, zda dodaná sestava vyhovuje signálové cestě i montážním podmínkám.

Pro nákupní týmy a RF inženýry je nejspolehlivějším postupem začít s požadovaným provozním pásmem a poté postupně určovat kabelovou a mechanickou konfiguraci. Tím se předejde běžné chybě: schválení známého rozhraní SMA ještě před tím, než se potvrdí, že celá sestava – nikoli pouze rodina konektorů – vyhovuje elektrickým i fyzickým podmínkám dané aplikace.

Začněte s požadovanou frekvencí, nikoli s názvem konektoru

Rozhraní SMA je rodina 50-ohmových závitových RF konektorů, která se široce používá v měřicích zařízeních, kompaktních rádiových modulech, anténách a mikrovlnných sestavách. Mnoho standardních odkazů na SMA uvádí provozní frekvenci až do 18 GHz, avšak konkrétní návrhy mohou mít odlišné hodnocení a jsou k dispozici i varianty pro vyšší frekvence. Tento rozdíl má význam. Konektor označený jako „SMA“ sám o sobě nedefinuje použitelnou frekvenci sestavy. SMA na SMA kabelová sestava .

Stanovte požadavek podle nejvyšší frekvence, která skutečně projde propojením, poté požádejte o frekvenční rozsah, pro který je sestava certifikována, údaje o vložním útlumu a údaje o odrazovém útlumu nebo poměru stojaté vlny (VSWR) při příslušných frekvencích. Zahrňte bezpečnostní rozpětí pro provozní pásmo a ověřte podmínky testování. Průměr kabelu, konstrukce dielektrika, návrh konektoru a kvalita ukončení mohou všechny omezovat skutečný výkon.

Vyšší frekvenční označení není automaticky lepší volbou. Sestava s vyšším označením může být méně pružná, dražší nebo zbytečná pro spojení s nízkou frekvencí. Výkonovou úroveň přizpůsobte požadavkům systému místo toho, abyste pro každý krátký kabel použili nadměrně výkonné specifikace.

Potvrďte rozhraní SMA na obou koncích

„SMA na SMA“ musí být přeloženo jako přesná konfigurace od konce do konce. Uveďte, zda je každý konec zástrčka nebo zásuvka, přímý nebo pravoúhlý, montovaný na stěnu nebo na kabelu, a zda jde o standardní SMA nebo reverzní polaritu SMA (RP-SMA). Standardní SMA a RP-SMA nejsou vzájemně zaměnitelné jen proto, že mají podobný vnější tvar.

Pro vlastní sestavu RF kabelu přidejte do žádosti o cenovou nabídku (RFQ) podrobnosti o spojovacím rozhraní z výkresu zařízení. Potvrďte pohlaví spojky podle středového kontaktu i podle tvaru spojovací části. Tato informace je zvláště užitečná, pokud sestava propojuje port na panelu s rádiem, filtrem, zkušebním přípravkem nebo napájecím vedením antény, kde nesprávné pohlaví může vyžadovat použití převodníku. Přidaný převodník znamená další rozhraní v cestě signálu a další bod, který je třeba zohlednit při výpočtu ztrátového rozpočtu (return-loss budget).

Položka výběru Co ověřit Proč je to důležité
Typ rozhraní Standardní SMA nebo RP-SMA; impedanční systém 50 ohmů Zabraňuje mechanickému zapojení s neslučitelným elektrickým zapojením nebo nesprávnou polaritou.
Pohlaví Zástrčka nebo zásuvka na každém konci, včetně typu středového kontaktu Zabraňuje nutnosti použít převodníky v pozdní fázi vývoje a vzniku dalších RF nespojitostí.
Geometrie Přímé, pravoúhlé, přírubové nebo panelové ukončení Určuje volný prostor, trasování a mechanické namáhání na portu zařízení.
Jmenovitá frekvence Klasifikace a testovací frekvenční body na úrovni sestavy Potvrzuje, že zadaná kombinace kabelu a konektoru je vhodná pro dané frekvenční pásmo.

Vyberte konstrukci kabelu s ohledem na ztráty, pružnost a trasování

Kabel není pasivním prvkem mezi dvěma konektory SMA. V SMA na SMA kabelová sestava , určuje významnou část vložených ztrát, pružnosti, stínění, minimálního poloměru ohybu a fyzické odolnosti. Tenký pružný kabel může usnadnit trasování uvnitř kompaktního pouzdra; polotuhá nebo nízkoztrátová konstrukce může být vhodnější, pokud má přednost mikrovlnní výkon a zachování tvaru.

Uvažujte o tomto rozhodnutí jako o trojstranném kompromisu. Delší trasy obvykle vyžadují důkladnější pozornost věnovanou útlumu při nejvyšší provozní frekvenci. Těsné trasy vyžadují kabel s minimálním poloměrem ohybu, který odpovídá instalaci bez namáhání dielektrika nebo ukončení konektorů. Opakované pohyby vyžadují konstrukci odolnou proti ohybům a mechanickému namáhání, která odpovídá počtu provozních cyklů. Trasování kabelu častěji určuje geometrii konektorů, než by naznačovala počáteční revize BOM.

Požádejte dodavatele, aby potvrdil typ kabelu, jmenovitou délku, tolerance, minimální poloměr ohybu, materiál pláště, způsob stínění a jakékoli požadavky na shodu fází. U vícekanálového zařízení může být konzistence elektrické délky stejně důležitá jako fyzická délka. Dobře formulovaná žádost o nabídku (RFQ) tyto požadavky shrne dohromady místo toho, aby uváděla „SMA kabel“ jako obecnou položku.

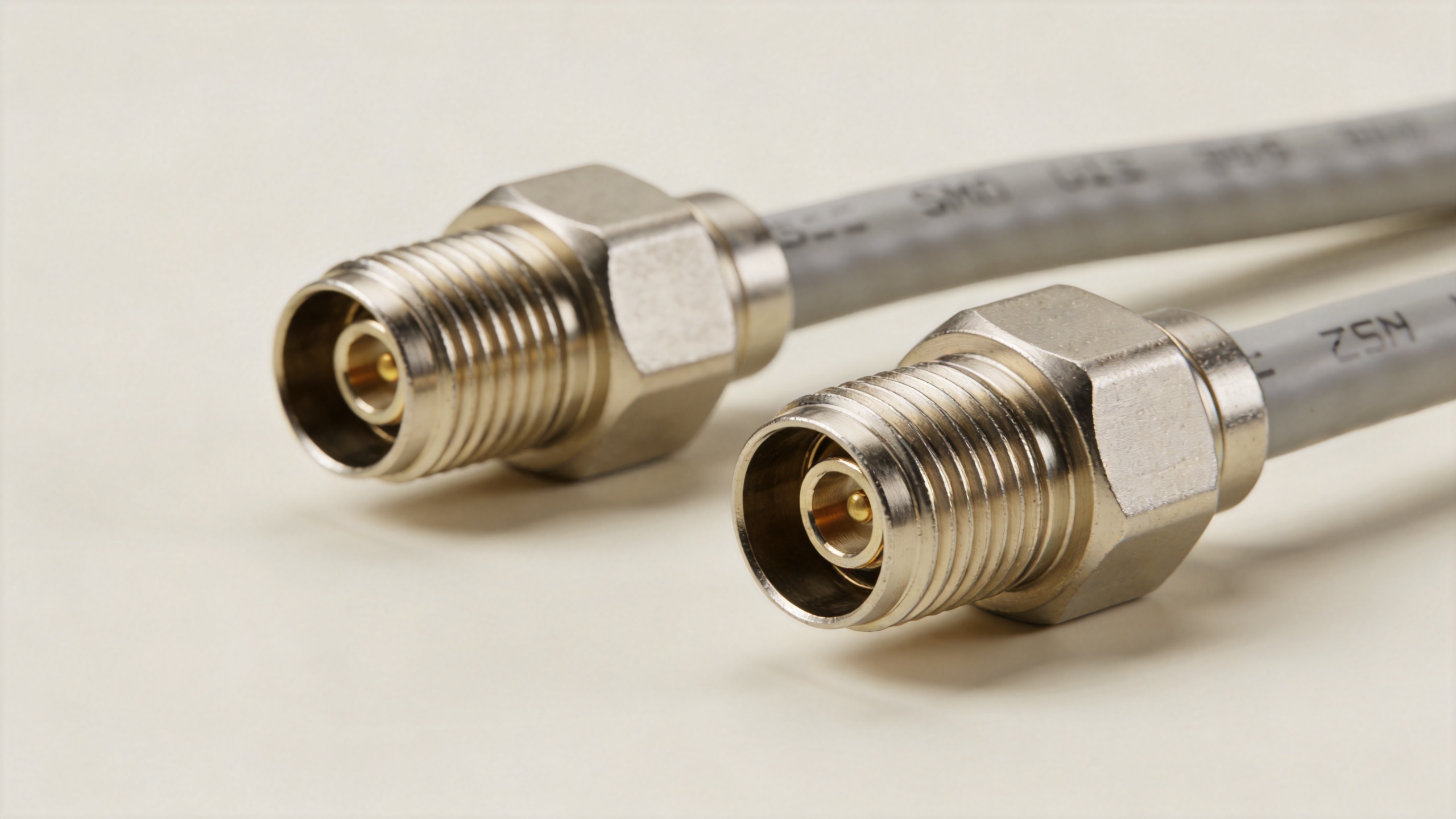

SMA to SMA cable assembly connectors for RF frequency selection
Konfigurace konektorů a konstrukce kabelu by měly být posuzovány společně pro RF sestavu.

Využijte orientaci konektorů k ochraně instalace.

To je tedy elektrická strana rozhodování. Nyní – a právě zde selhává mnoho specifikací – mechanické rozhraní. Přímý SMA zástrčkový konektor je kompaktní a přímý, avšak může nutit kabel k okamžitému ohnutí vedle panelu nebo desky. Pravoúhlá konfigurace může snížit tlak na volný prostor, i když její orientace musí odpovídat skutečné trase a geometrii pouzdra.

Před uvedením do provozu zkontrolujte montáž v namontované poloze: přístup ke konektorům, volný prostor pro klíč, směr výstupu kabelu, poloměr ohybu a zatížení na spoji kabel–konektor. V systémech náchylných k vibracím, mobilních systémech nebo systémech, které se často servisují, stanovte požadavky na odlehčení mechanického namáhání a podporu kabelu místo toho, abyste předpokládali, že zátěž bude nést pouze konektor.

Uveďte, co je třeba testovat a dokumentovat

Výkres a jmenovitá frekvence jsou užitečné, ale nep nahrazují kritéria přijetí. U kritických spojů požádejte o odpovídající důkazy na úrovni sestavy týkající se ztráty vložení, ztráty odrazu nebo poměru stojaté vlny (VSWR), spojitosti a vizuální kvality výroby. Uveďte frekvenční body a referenční podmínky, které jsou pro návrh rozhodující. Pokud je při montáži nebo testování řízena utahovací síla (moment), použijte doporučení výrobce konektoru specificky pro daný materiál a rozhraní; publikované doporučení se liší, proto neexistuje univerzální hodnota momentu, kterou by bylo možné převzít do každého projektu.

Toto je zvláště důležité u zakázkových sestav. Vzorek potvrzuje, že návrh je funkční. Ověření výroby pomáhá zajistit, že dodaná dávka odpovídá stejným předpokladům týkajícím se kabelu, konektorů, ukončení a testování.

Praktická kontrolní listina pro sestavy kabelů SMA na SMA

  1. Stanovte impedanci systému a nejvyšší provozní frekvenci.
  2. Určete standardní typ SMA nebo RP-SMA a pohlaví zástrčky/zásuvky na každém konci.
  3. Vyberte geometrii přímého, pravoúhlého, průchodového nebo panelového provedení podle skutečného uspořádání instalace.
  4. Vyberte konstrukci kabelu na základě ztrát při dané frekvenci, pružnosti, požadavků na stínění a minimálního poloměru ohybu.
  5. Stanovte konečnou délku, tolerance, plášť, označení a požadavky na shodu fáze (pokud jsou relevantní).
  6. Požádejte o elektrická kritéria testování na úrovni sestavy a příslušné testovací frekvence.
  7. Před instalací zkontrolujte pokyny týkající se spojení, utahovacího momentu, čištění a manipulace.

Když je vlastní sestava bezpečnější volbou

Katalogové skoky jsou efektivní, pokud délka, orientace konektorů a typ kabelu již odpovídají návrhu. Vlastní sestava SMA na SMA kabelová sestava se stává užitečnější, když je trasování omezené, rozpočet propojení (link budget) je napjatý, sestava se musí opakovat ve více kanálech nebo zařízení má nestandardní uspořádání panelu. Cílem není přizpůsobení pro jeho vlastní účely; cílem je odstranit z RF trasy zbytečné adaptéry, nadměrnou délku kabelu a montážní namáhání.

Pro projekty, které vyžadují referenční signál vysoké frekvence v sousedství, prostudujte stránku produktu 30GHz nízký PIM 3506 kabelová sestava s 3,5M na 3,5M vedle skutečných požadavků systému. Její dostupnost slouží jako užitečné upozornění na porovnání specifikovaného rozhraní, konstrukce kabelu a deklarovaného výkonu ve frekvenční oblasti místo předpokladu, že jedna konfigurace sestavy vyhovuje každému použití.

Závěr

Správná SMA na SMA kabelová sestava je vybíráno zevnitř ven: nejprve požadovaná frekvence, poté potvrzené provedení konektoru, následně konstrukce kabelu a geometrie jeho instalace. Úplná specifikace usnadňuje nákup a snižuje riziko, že mechanicky vhodný kabel způsobí nepotřebné RF nebo trasovací problémy. Pokud se jedná o vlastní aplikaci, uveďte na začátku konverzace provozní pásmo, oba typy spojovaných rozhraní, trasu kabelu, jeho délku a kritéria přijetí.
