Co je ochrana proti přepětí GDT pro RF systémy?
Ochrana proti přepětí pomocí GDT je způsob, jak chránit RF signálovou cestu před bleskovými a spínacími přepětími, aniž by byla běžná rádiovofrekvenční funkce zatížena vysokým elektrickým zatížením. GDT (gas discharge tube – trubice s plynným výbojem) je obvykle v otevřeném obvodu. Když přechodné napětí dosáhne prahové hodnoty zapálení, plyn uvnitř ionizuje a vytvoří nízkookrovou cestu pro proud přepětí směrem k uzemi.
Tento jednoduchý popis je důležitý, protože RF systém není pouze kabel se zapojeným příslušenstvím. Je to signálový řetězec, ve kterém spolu úzce spolupracují impedance, frekvenční rozsah, rozhraní konektorů a uzemnění. Ochrana, která přežije přepětí, ale ruší požadovaný signál, není kompletním řešením. Naopak, kvalitní RF cesta bez definované cesty pro energii přepětí nechává následné rádia, zesilovače, přijímače a měřicí zařízení vystavená riziku.
Co dělá GDT během přepěťové události
V praktických termínech, Přepěťová ochrana GDT začíná jako izolační část obvodu a stává se odváděcí cestou pouze tehdy, když přechodné jevy způsobí dostatečně vysoké napětí k jejímu spuštění.
Za normálních podmínek zůstává plyn mezi elektrodami GDT nevodivý. To zajišťuje zařízení vysoký izolační odpor a pomáhá mu zůstat mimo běžnou RF signálovou cestu. Když přechodný jev zvýší napětí dostatečně, dojde k ionizaci plynu. GDT poté změní stav a odvede vysokoenergetický proud pryč od chráněného zařízení přes uzemňovací cestu.
Představte si zařízení jako tlakovou uvolňovací cestu pro abnormální elektrickou událost, nikoli jako komponentu, která zlepšuje běžný RF přenos. Při správně vybrané instalaci je na chráněné straně koaxiálního vedení méně přepěťové energie, protože ochranné zařízení poskytuje řízenější cestu do země. Po skončení události a návratu podmínek k normálu je zařízení navrženo tak, aby se vrátilo do svého izolačního stavu.
Zde je důležitý rozdíl: GDT není univerzální zárukou proti všem mechanismům poškození. Výkon ochrany závisí na prostředí přepětí, cestě uzemnění, uspořádání vodičů, umístění ochranného zařízení a koordinaci s dalšími opatřeními ochrany. U citlivé elektroniky může vrstvený návrh využívat další ochranná zařízení na jiných místech systému.
Proč je ochrana před přepětím pomocí GDT užitečná v RF systémech
Hodnota Přepěťová ochrana GDT v koaxiální lince je její schopnost zvládnout událost s vysokou energií, přičemž zůstává možností s nízkou kapacitou pro běžný provoz RF.
RF a koaxiální systémy často vyžadují nízkou dodatečnou kapacitu, protože nadbytečná kapacita může ovlivnit chování na vysokých frekvencích. Přístupy založené na GDT se v ochraně RF široce používají, protože trubice může během normálního provozu zůstat elektricky nepatrná, zatímco při abnormální události poskytuje cestu pro přepěťový proud s vysokou energií.
To neznamená, že každé přepěťové ochranné zařízení GDT je vhodné pro každou pásmovou šířku. Stále je nutné, aby se rozsah použitelných frekvencí, ztráta odrazu, vložená ztráta, výkonová zátěž, typ konektoru a konstrukce pro dané prostředí shodovaly s požadavky aplikace. Ochrana určená pro nízkofrekvenční řídicí vedení nesmí být automaticky považována za vhodnou pro více-gigahertzové RF vedení jen proto, že obě používají výbojkovou trubici.
Nejjednodušší formulace otázky výběru zní: Je ochrana schopna propustit požadovaný RF signál s přijatelným dopadem na systém a zároveň poskytnout spolehlivou cestu pro přepětí? To je výchozí bod. Komplikujícím faktorem je, že uzemnění i fyzická instalace mohou mít stejný význam jako samotná sériová ochrana.

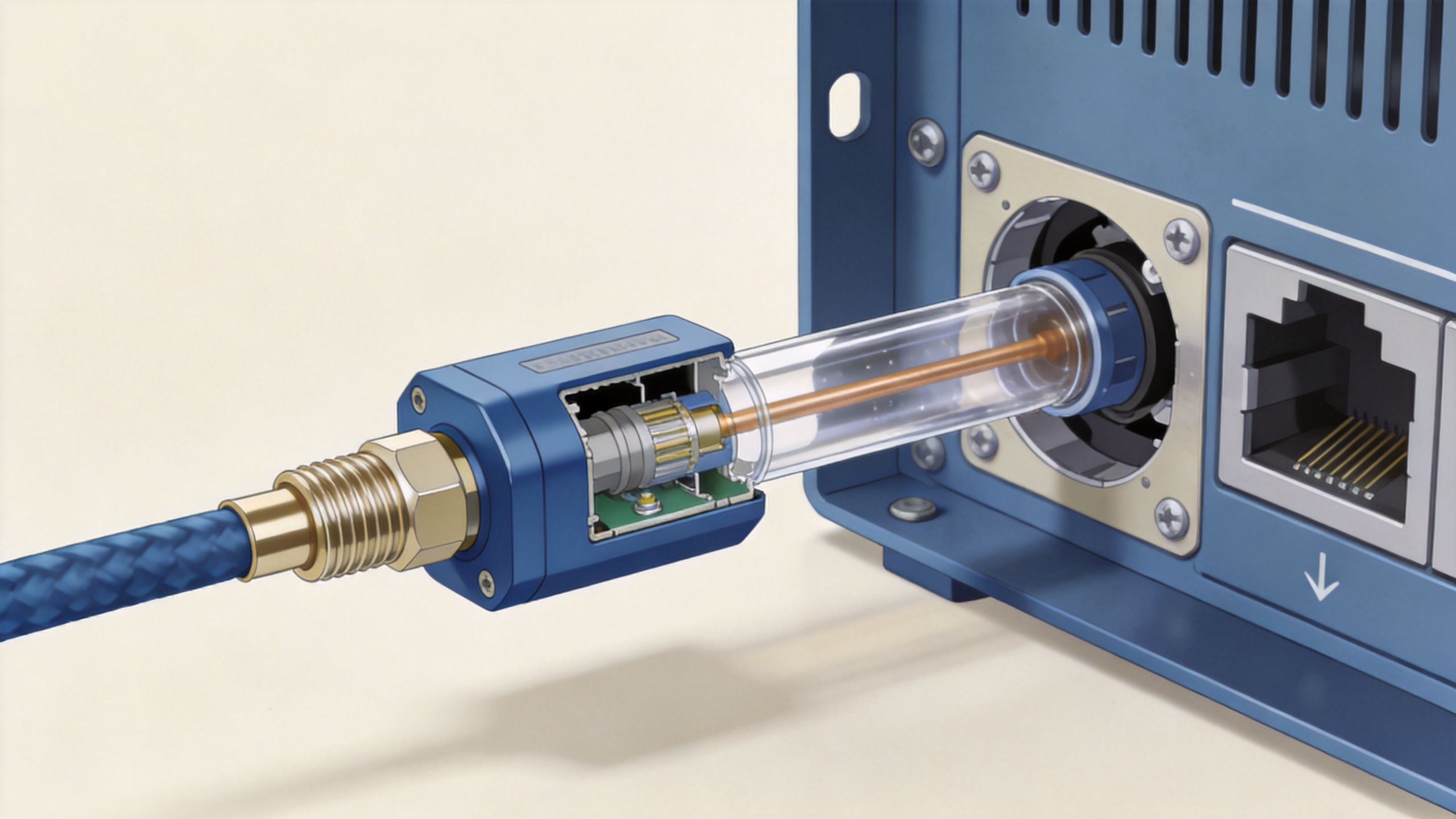

Kde umístit ochranu GDT do koaxiálního RF vedení
Pro Přepěťová ochrana GDT aby fungovala podle zamýšleného účelu, je nutné umístění a uzemnění uvažovat společně, nikoli jako oddělené úkoly instalace.
Běžným použitím je místo, kde vstupuje napájecí vedení venkovní antény do budovy, zařízení, skříně nebo chráněné zóny. Cílem je poskytnout proudovému přepětí krátkou cestu ke zemnímu systému, než se stihne dále šířit po koaxiálním vedení směrem k aktivnímu zařízení.
Umístění by mělo být zohledněno jako součást kompletního uspořádání ochrany proti RF. Dlouhý a ostrý zemní vodič může zvýšit indukčnost a snížit praktickou účinnost odváděcí cesty během rychlé přechodné události. Udržujte zemní připojení co nejkratší a nejpřímější, jak to umožňuje návrh instalace, dodržujte platné postupy uzemnění na daném místě a nepovažujte ochranné zařízení za náhradu za vyrovnání potenciálů, uzemnění a plánování ochrany před bleskem.
Například produkt jako N-JKYP-6G DC–6 GHz N-male na N-female ochrana proti přepětí s plynovou výbojkou může být relevantní v případě, že potvrzený formát konektoru a uvedené frekvenční pásmo odpovídají systému. Konečné rozhodnutí by mělo stále vycházet z požadovaného frekvenčního pásma projektu, rozhraní, uspořádání uzemnění a přezkumu dokumentace.
Hlavní specifikace k přezkoumání před výběrem
Při porovnání Přepěťová ochrana GDT možností vyhodnoťte RF a ochranné specifikace jako jednotnou koordinovanou sadu požadavků.
Ochrana proti přepětí pomocí GDT by měla být vyhodnocena současně jako RF komponenta i jako ochranná komponenta. Užitečný kontrolní seznam zahrnuje:
- Rozsah provozních kmitočtů: Ověřte, zda ochrana pokrývá frekvence používané anténou, rádiem nebo testovacím systémem.
- Rozhraní konektoru a pohlaví: Potvrďte, že se bezprostředně zapadá do stávající RF cesty, aby se nepřidávaly zbytečné adaptéry, které by způsobily další rozhraní nebo problémy s instalací.
- RF výkon: Přezkoumejte údaje dodavatele o vložním útlumu a odrazovém útlumu na frekvencích důležitých pro vaše nasazení.
- Hodnocení odolnosti proti přepětí a výbojům: Zkontrolujte zveřejněné hodnocení vzhledem k posouzení rizik na daném místě a širšímu návrhu ochrany, nikoli pouze porovnáváním jediného hlavního čísla.
- Požadavek na průchod stejnosměrného proudu (DC) nebo blokování stejnosměrného proudu (DC): Rozhodněte, zda vedení přenáší kromě RF i stejnosměrný proud, řídicí signály nebo vzdálené napájení.
- Podmínky uzemnění a krytu: Potvrďte způsob upevnění, bod spojení, expozici počasí a přístup pro údržbu.
Pokud nasazujete zařízení ve vnitřním prostředí pod kontrolou, mohou být požadavky na prostředí skromné. Pokud však koaxiální vedení dosahuje střechy, věže, vzdálené polohy rádiového zařízení nebo nechráněné skříně, začněte s podmínkami venkovního instalace a plánem uzemnění, nikoli pouze cenou.
Běžné omyly týkající se ochrany pomocí GDT
„Vyšší odolnost proti přepětí je jedinou důležitou specifikací.“
Není to tak. Zpracování vysoké energie je cenné, ale RF cesta musí fungovat také na požadované frekvenci a u rozhraní konektorů. Ochranné zařízení musí odpovídat celé signálové cestě, nikoli jen jednomu řádku s hodnotou odolnosti proti přepětí v technické dokumentaci.
„Koaxiální ochranné zařízení funguje i bez kvalitního uzemnění.“
Ochranné zařízení s plynovou výbojkou (GDT) odvádí energii; nezničí ji. Bez úmyslné, nízkookrové cesty do uzemňovacího a vyrovnávacího systému objektu je koncept ochrany nedokončený. Pokud je instalace vystavena bleskům nebo jsou zapojena kritická zařízení, měla by být celková instalace zkontrolována kvalifikovanými odborníky.
„GDT nahrazuje veškerou jinou ochranu.“
Ne zcela. Přepětí se může dostat do systému přes střídavý proud, datové linky, řídicí vedení a další vodiče. Odolná RF instalace zohledňuje všechny příslušné vstupní cesty a koordinuje metody ochrany napříč nimi.
Praktický poznatek pro RF týmy
Efektivní Přepěťová ochrana GDT je rozhodnutí na úrovni celého systému: zařízení, vstupní bod, cesta uzemnění a provozní RF požadavky musí být vzájemně sladěny.
Přepěťová ochrana GDT je užitečná, protože poskytuje neobvyklé přepěťové energii řízenou cestu mimo RF systém, přičemž zároveň udržuje nízké zatížení normálního signálu. V rámci návrhové diskuze na úrovni povědomí není správným dalším krokem výběr první dostupné ochrany proti přepětí. Namapujte RF trasu, definujte požadavky na frekvenci a rozhraní, identifikujte hranici vstupu do budovy nebo chráněné zóny a potvrďte, jak bude ochrana připojena ke svodné soustavě.
Pro telekomunikační, vysílací, datové centrum, průmyslové bezdrátové a laboratorní instalace je tento systémový pohled obvykle užitečnější než hodnocení GDT izolovaně. Vhodná ochrana, správně umístěná a uzemněná, může podporovat robustnější RF signálový řetězec; rozhodující jsou podrobnosti výběru a instalace, které určují, zda bude tento potenciál skutečně využit.
