एक दूरसंचार मार्गनिर्देशन आरेख स्थापित मार्ग की तुलना में काफ़ी साफ़ दिख सकता है। एक रेडियो शेल्फ़, फ़िल्टर, परीक्षण बिंदु, दूरस्थ इकाई या एंटीना इंटरफ़ेस में सीधी लाइन के लिए बहुत कम जगह छोड़ सकता है। ऐसी स्थितियों में, फ्लेक्सिबल आरएफ केबल स्थापना को अधिक व्यावहारिक बना सकता है, बिना उन विद्युत अनुशासनों को छोड़े जो आरएफ मार्गों की आवश्यकता होती है। सही विकल्प केवल सबसे नरम केबल चुनना नहीं है; यह वह संयोजन है जो मार्गनिर्देशन के बाद भी प्रणाली की प्रतिबाधा, आवृत्ति, हानि, शक्ति, कनेक्टर और सेवा-पहुँच की आवश्यकताओं को पूरा करता है।

स्थापना के दृष्टिकोण से, केबल का चुनाव इस बात को प्रभावित करता है कि कोई मार्ग कितनी जल्दी पूरा किया जा सकता है और उसे कितनी बार फिर से देखने की आवश्यकता होगी। फ्लेक्सिबल आरएफ केबल मार्ग की दिशा बदलने पर, भीड़-भाड़ वाले उपकरणों के माध्यम से गुज़रने पर, या प्रबंधनीय सेवा लूप की आवश्यकता होने पर विशेष रूप से उपयोगी होते हैं। हालाँकि, ये हर लंबी या उच्च-शक्ति वाली चाल के लिए स्वतः सही उत्तर नहीं हैं।

दूरसंचार उपकरणों में लचीले आरएफ केबल क्यों उपयोगी होते हैं?

फ्लेक्सिबल आरएफ केबल कोएक्सियल असेंबलीज़ हैं जिन्हें सेमी-रिजिड विकल्पों की तुलना में अधिक आसानी से मोड़ा जा सकता है, जबकि एक नियंत्रित आरएफ ट्रांसमिशन पाथ बनाए रखा जाता है। कई टेलीकॉम इंटरकनेक्ट्स ५०-ओह्म प्रणाली का उपयोग करते हैं, इसलिए असेंबली को केबल और कनेक्टर इंटरफ़ेस के माध्यम से अभिप्रेत प्रतिबाधा बनाए रखनी चाहिए। लचीलापन इंस्टॉलर्स को चेसिस हार्डवेयर के चारों ओर केबल को मार्गदर्शित करने, तीव्र हार्डवेयर के किनारों से बचने और कनेक्टर पर लगातार पार्श्व भार डाले बिना पोर्ट्स तक पहुँचने में सहायता करता है।

यह लाभ उपकरण इंटरकनेक्ट्स में महत्वपूर्ण है, जहाँ दूरी छोटी हो सकती है लेकिन मार्ग जटिल होता है। उदाहरण के लिए, एक आरएफ मॉड्यूल और एक पैनल-माउंटेड इंटरफ़ेस के बीच का कनेक्शन, एक रैक-माउंटेड रेडियो और एक फ़िल्टर के बीच का कनेक्शन, या एक परीक्षण उपकरण और एक मूल्यांकनाधीन उपकरण के बीच का कनेक्शन। फ्लेक्सिबल आरएफ केबल जब एक कठोर मार्ग के लिए अजीब एडेप्टर्स की आवश्यकता होती है या एक सेमी-रिजिड आकृति की आवश्यकता होती है जिसे स्थापना के दौरान संशोधित करना कठिन होता है, तो ये मार्ग सरल बना सकते हैं।

एक महत्वपूर्ण सीमा है: लचीलापन विद्युत् समझौतों को मिटा नहीं देता। एक छोटी या अधिक लचीली रचना के अवशोषण, शक्ति-संभाल, कवचन, या वक्रता-त्रिज्या के विनिर्देश एक बड़ी कम-हानि केबल की तुलना में भिन्न हो सकते हैं। फ्लेक्सिबल आरएफ केबल को इंजीनियर द्वारा चुनी गई केबल के भीतर एक मार्ग-निर्धारण उपकरण के रूप में मानें—हानि बजट के स्थान पर कोई प्रतिस्थापन नहीं।

जब मार्ग-निर्धारण पथ बदल रहा हो या सीमित हो, तो लचीले आरएफ केबल चुनें।

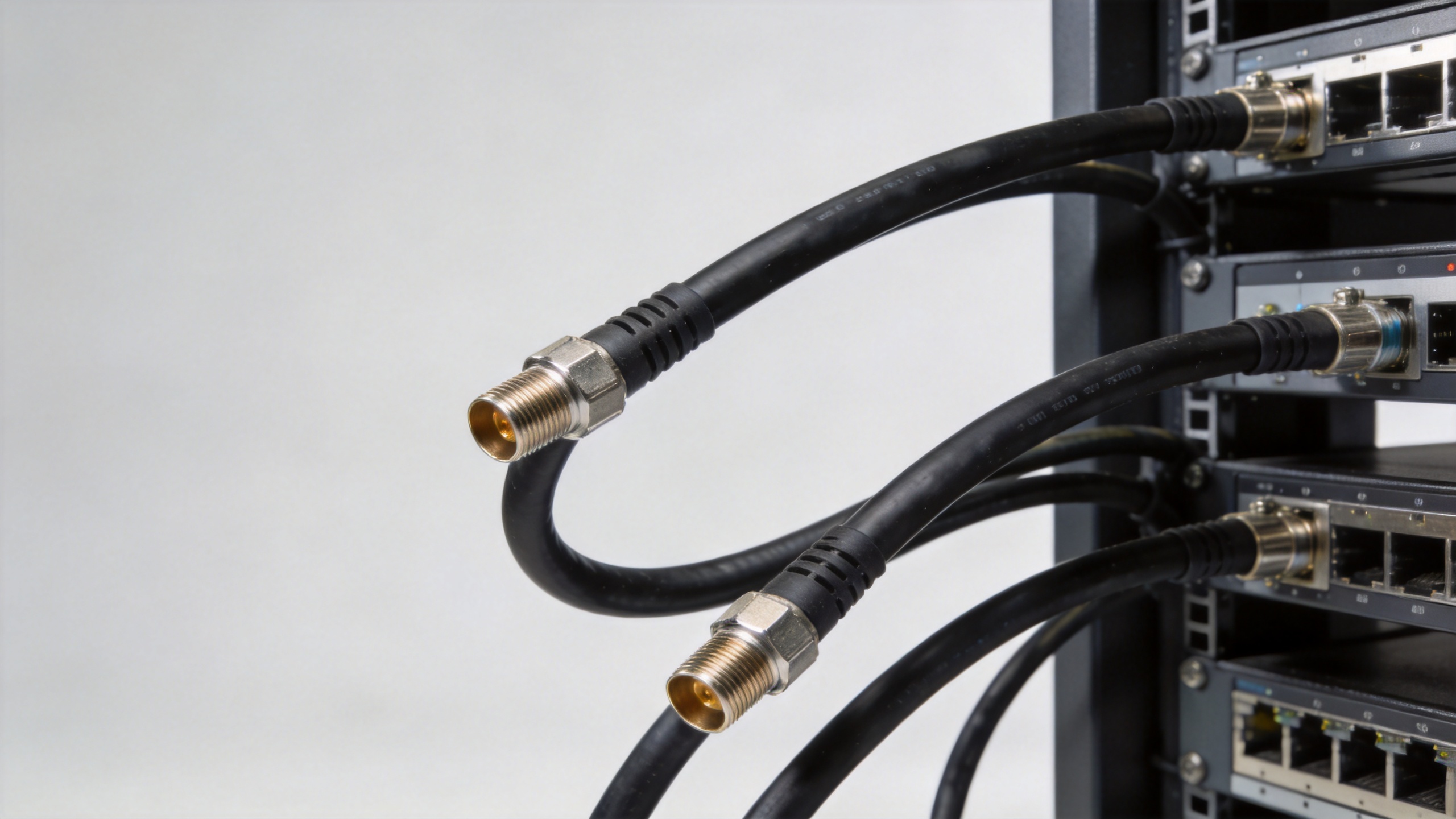

का सबसे स्पष्ट उपयोग-मामला फ्लेक्सिबल आरएफ केबल एक ऐसा मार्ग है जिसमें कई दिशा-परिवर्तन हों। उपकरण कैबिनेटों में अक्सर शक्ति वायरिंग, शीतलन उपकरण, नियंत्रण हार्नेस और आरएफ घटक होते हैं, जो समान स्थान के लिए प्रतिस्पर्धा करते हैं। एक लचीला संयोजन, बशर्ते प्रत्येक वक्र केबल निर्माता की न्यूनतम वक्रता-त्रिज्या के भीतर रहे, एक योजनाबद्ध मार्ग का अनुसरण कर सकता है और कम यांत्रिक संघर्ष उत्पन्न कर सकता है।

लचीले कोएक्स केबल के लिए एक सामान्य योजना नियम के रूप में बेंड त्रिज्या को केबल के बाहरी व्यास के लगभग पाँच से दस गुना रखा जाता है, लेकिन उत्पाद डेटाशीट ही निर्णायक आवश्यकता है। एक केबल जो केवल इसलिए कोने के चारों ओर फिट होती है क्योंकि उसे कृत्रिम रूप से छोटी त्रिज्या में मोड़ा गया है, उसमें किंक, आकृति में परिवर्तन या कनेक्टर पर तनाव उत्पन्न हो सकता है। फ्लेक्सिबल आरएफ केबल एक मार्ग में धीरे-धीरे मुड़ने वाले भाग, उपयुक्त क्लैंप स्थान और सेवा के लिए थोड़ी अतिरिक्त लंबाई शामिल होनी चाहिए—पैनल के पीछे दबाई गई तनावपूर्ण कुंडल नहीं।

इस विकल्प का उपयोग तब करें जब तकनीशियन को किसी मॉड्यूल को हटाने या बदलने की आवश्यकता हो सकती हो। एक छोटा, नियंत्रित सेवा लूप पहुँच को आसान बना सकता है, जबकि एक कठोर रूप से आकार दिए गए केबल रन को प्रत्येक परिवर्तन के बाद पुनर्निर्मित करने की आवश्यकता हो सकती है। रूटिंग ड्रॉइंग को अंतिम रूप देने से पहले यह प्रश्न पूछना महत्वपूर्ण है: क्या कनेक्टर को केबल के शरीर को मोड़े बिना या असेंबली को उसके स्ट्रेन-रिलीफ क्षेत्र के विरुद्ध खींचे बिना जोड़ा और अलग किया जा सकता है?

उनका उपयोग उपकरणों के बीच संबंध स्थापित करने के लिए करें, प्रत्येक फीडर रन के लिए स्वतः नहीं।

फ्लेक्सिबल आरएफ केबल वे छोटे से मध्यम आकार के उपकरण संबंधों के लिए अच्छी तरह काम करते हैं, जहाँ स्थापना तक पहुँच और मार्ग की जटिलता मुख्य चिंताएँ हैं। वे आंतरिक जंपर्स, परीक्षण सेटअप, कैबिनेट लिंक और ऐसे सुरक्षित संबंधों के लिए भी उपयुक्त हो सकते हैं जिन्हें आवधिक रूप से स्थानांतरित करने की आवश्यकता होती है। एक नियंत्रित आंतरिक वातावरण में, एक मानक लचीला संयोजन एक कुशल विकल्प हो सकता है। यदि केबल को यूवी प्रकाश के संपर्क में आना है, नमी, संघनन, कंपन या तापमान चक्रों के बार-बार होने की स्थिति का सामना करना है, तो निर्णय लेने की प्रक्रिया की शुरुआत लचीलापन या इकाई मूल्य के बजाय पहले पर्यावरणीय आवश्यकताओं से करें।

लंबे फीडर रन, उच्च-शक्ति मार्ग या ऐसे मार्ग के लिए, जहाँ क्षीणन सीमा कम है, निर्णय लेने से पहले हानि बजट की तुलना करें। एक अधिक कठोर या बड़ा कम-हानि केबल उस रन का बेहतर समर्थन कर सकता है। उपयोगी निर्णय अक्सर मिश्रित होता है: चुनाव करें फ्लेक्सिबल आरएफ केबल उपकरण इंटरफ़ेस के पास, जहाँ रूटिंग और रखरखाव महत्वपूर्ण होता है, तो उस केबल प्रकार का उपयोग करें जो लंबे मार्ग के लिए हानि और पर्यावरणीय आवश्यकताओं को सबसे उचित रूप से पूरा करे।

यही कारण है कि केबल असेंबली को एक प्रणाली के रूप में निर्दिष्ट किया जाना चाहिए। आवृत्ति सीमा, इन्सर्शन हानि, शक्ति, वोल्टेज, तापमान सीमा, शील्डिंग, कनेक्टर श्रृंखला और लंबाई — सभी परिणाम को प्रभावित करते हैं। कनेक्टर इंटरफ़ेस को उपकरण पोर्ट के साथ मेल खाना चाहिए और नियोजित मैटिंग चक्र के अनुरूप होना चाहिए। एक ऐसा मार्ग जो केबल की रक्षा करता है लेकिन कपलिंग नट को संचालित करने के लिए कोई स्थान नहीं छोड़ता, एक सेवायोग्य मार्ग नहीं है।

कनेक्टर समापन की रक्षा करें और तनाव राहत का प्रबंधन करें

अधिकांश रूटिंग विफलताएँ सीधे केबल रन के मध्य में शुरू नहीं होती हैं। वे कनेक्टर के बगल में तीव्र वक्र, असमर्थित लटकते हुए भाग, या अत्यधिक कसी गई केबल टाई के साथ शुरू होती हैं। फ्लेक्सिबल आरएफ केबल इसे समर्थित होना चाहिए ताकि उनका भार और गति सीधे कनेक्टर समापन पर स्थानांतरित न हो। असेंबली दिशा-निर्देश के अनुसार कनेक्टर से पहला वक्र दूर रखें, उचित अंतराल पर क्लैम्प का उपयोग करें, और जैकेट को विकृत करने वाले तीव्र टाई-व्रैप दबाव से बचें।

मेरा डिफ़ॉल्ट पहले सबसे कम मूल्य वाली असेंबली का चयन करना होता था जो न्यूनतम विनिर्देश को पूरा करती प्रतीत होती थी। एक भी संक्षारण या पुनर्कार्य घटना तुरंत गणना को बदल देती है: वितरित लागत में पहुँच समय, पुनः परीक्षण, अवरोध के लिए जोखिम और प्रतिस्थापन श्रम शामिल होते हैं। योग्यता परीक्षण पास करना प्रवेश की शर्त है, गंतव्य नहीं। खुले में या कंपन-प्रवण मार्ग के लिए, बेहतर प्रश्न यह है कि पर्यावरणीय तनाव के वर्षों के बाद असेंबली कैसी दिखेगी।

जहाँ कस्टम असेंबली की आवश्यकता होती है, जारी करने से पहले केबल के प्रकार, अंतिम लंबाई, कनेक्टर अभिविन्यास और तनाव-शमन आवश्यकता की पुष्टि करें। एक 4.3-10 से N पुरुष आरएफ सहअक्षीय जम्पर केबल असेंबली ye ek paribhashit antar-samvad yugm ka ek udaharan hai; ise sarvavashyak rup se vyavaharik port, kabel parivaar, aur maargan sthitiyon ke pratि moolyankan karna chahiye, na ki isse ek sarvavashyak prati-sthapna ke roop mein vyaakhya karna chahiye.

Ek vyavaharik chunav kram

1. Vidyut path ko paribhavit karein. Karya aavritti, naamnirdayak pratirodh, anumatiyojya pravesh nuksaan, aur shakti aavashyakataon ko pusthapt karein. फ्लेक्सिबल आरएफ केबल unhen yantreek suvidha ke liye anumodit hone se pahle RF budget mein fit hona chahiye.
2. Bhautik maarg ka map banayein. Konon, spashtata, garam satahon, gatishil yantrik samagri, aur pravesh binduon par dhyan dein. aapurnata dvara nirdharit vakra-ta tirthon ko chinhit karein.
3. Kabel nirmiti ka chunav karein. Avashyak gatishilta, suraksha, kshay, aur vataran nirbachan ke liye lachil, anukul, aur adhik kathor vikalpon ka tulna karein.
4. Samapankon ko nirdharet karein. कनेक्टर श्रृंखला, लिंग, माउंटिंग इंटरफ़ेस, अभिविन्यास, टॉर्क और मेटिंग एक्सेस की जाँच करें। जब कनेक्टर के पास मार्ग के कारण भार लगता हो, तो स्ट्रेन रिलीफ़ का उल्लेख करें।
5. सत्यापन की योजना बनाएँ। स्थापित मार्ग का निरीक्षण करें — किंक्स, कुचले हुए भाग, असमर्थित भार और अत्यधिक साइड लोड के लिए। फिर आवेदन के अनुसार उचित आरएफ सत्यापन करें।

लचीले आरएफ केबल चुनने के लिए जब नहीं चुनना चाहिए

नहीं चुनें फ्लेक्सिबल आरएफ केबल केवल इसलिए नहीं कि केबल को तंग मोड़ बनाना है। यदि आवश्यक मोड़ कथित बेंड त्रिज्या से अधिक तंग है, तो मार्ग को पुनः डिज़ाइन करें, केबल के आकार या निर्माण को बदलें, या अधिक स्थान जोड़ें। इसी तरह, यह नहीं मानें कि फ्लेक्सिबल आरएफ केबल लंबी दूरी के लिए सबसे कम संभव क्षीणन की आवश्यकता होने पर, जब मार्ग स्थायी रूप से तय किया गया हो और अच्छी तरह से समर्थित हो, या जब पर्यावरणीय जोखिम के कारण अलग केबल निर्माण की आवश्यकता हो, तो ये विकल्प वरीयता के लिए हैं।

यही सिद्धांत बार-बार मोड़े जाने वाले केबल पर भी लागू होता है। कुछ लचीले असेंबलीज़ को स्थापना के मार्ग निर्धारण के लिए बनाया जाता है, न कि लगातार गति के लिए। यदि कोई केबल बार-बार हिलेगा, तो उसकी गति का प्रोफ़ाइल परिभाषित करें और पुष्टि करें कि चुनी गई निर्माण विधि उसके लिए उपयुक्त है। यह एक ऐसा मामला है जहाँ सबसे महत्वपूर्ण विनिर्देश “लचीला” शब्द नहीं है, बल्कि उस विशिष्ट असेंबली के दस्तावेज़ीकृत यांत्रिक और विद्युत सीमाएँ हैं।

अंतिम मार्ग निर्धारण जाँच सूची

• चुनना फ्लेक्सिबल आरएफ केबल जब स्थापना की ज्यामिति, सेवा तक पहुँच और नियंत्रित मार्ग निर्धारण को मोड़ने की क्षमता से लाभ होता है।
• 50-ओम संगतता की पुष्टि करें और पूरे मार्ग के लिए हानि, शक्ति और आवृत्ति आवश्यकताओं की गणना करें।
• प्रकाशित वक्रता त्रिज्या का उपयोग करें; केबल को छोटे मोड़ में जबरदस्ती न डालें।
• कनेक्टर समापनों से तनाव को दूर रखें और उचित समर्थन प्रदान करें।
• बाहरी, उच्च-शक्ति, लंबी दूरी या गतिशील अनुप्रयोगों के लिए, लचीलापन को प्राथमिकता देने से पहले पर्यावरणीय और विद्युत आवश्यकताओं का मूल्यांकन करें।

व्यावहारिक निष्कर्ष यह है कि फ्लेक्सिबल आरएफ केबल वे अधिकतम मूल्यवान होते हैं जब वे दूरसंचार मार्ग को स्थापित करने, निरीक्षण करने और रखरखाव करने में आसानी प्रदान करते हैं, जबकि चुना गया असेंबली अभी भी प्रणाली की मापी गई प्रदर्शन आवश्यकताओं को पूरा करता है। एक ऐसा मार्ग जो यांत्रिक वास्तविकता और आरएफ सीमाओं दोनों के आधार पर नियोजित किया गया हो, स्थापना के बाद भी विश्वसनीय रहने की अधिक संभावना होती है।
