दूरसंचार परियोजनाओं के लिए कम-हानि आरएफ फीडर केबल को कैसे निर्दिष्ट करें

दूरसंचार परियोजनाओं के लिए कम-हानि आरएफ फीडर केबल को कैसे निर्दिष्ट करें

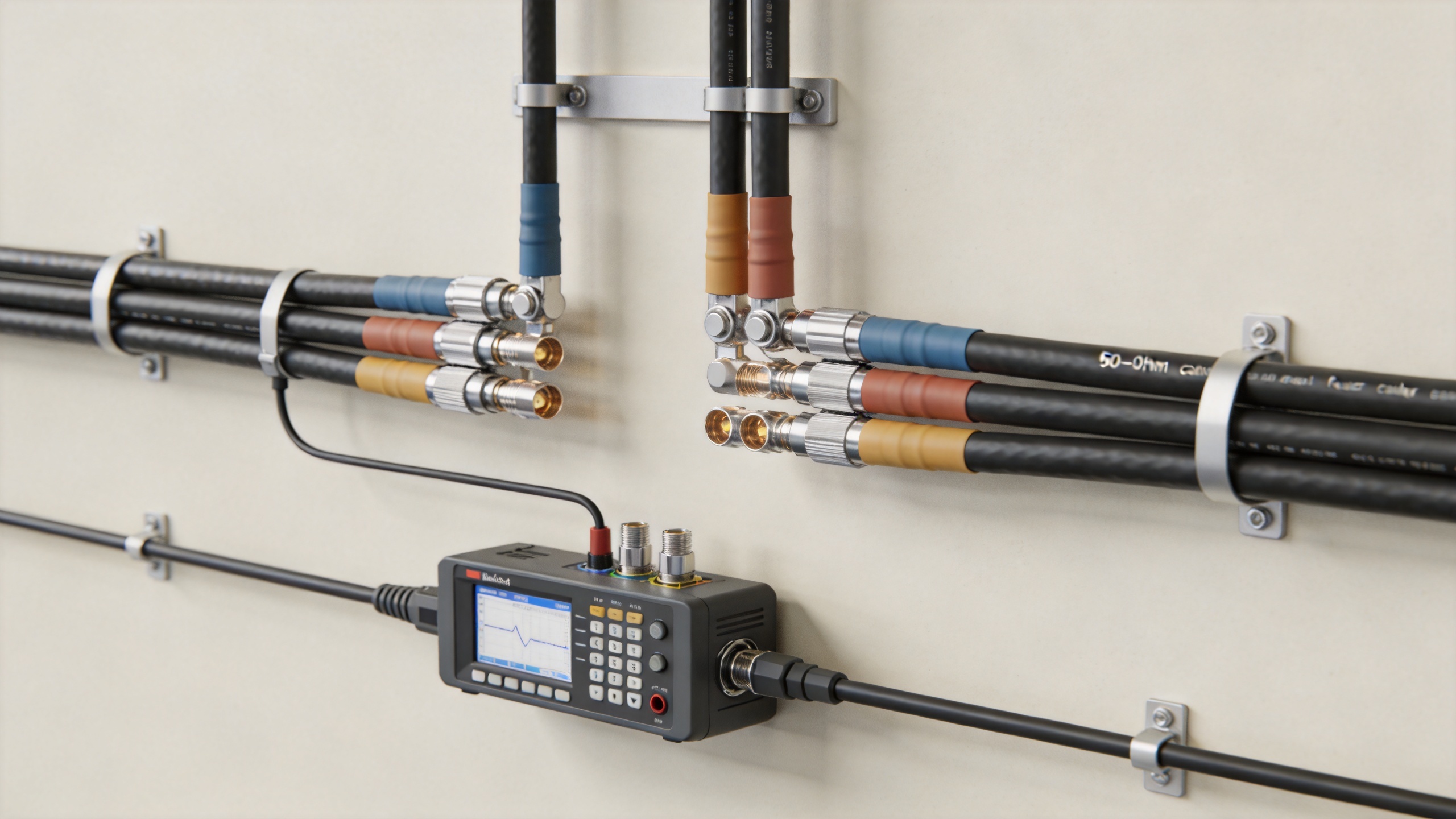

किसी दूरसंचार परियोजना के लिए, आरएफ केबल हानि यह कोई अलग वस्तु-विवरण नहीं है—यह लिंक बजट का हिस्सा है। प्रति मीटर सस्ता लगने वाला फीडर, जब आवृत्ति, मार्ग की लंबाई, कनेक्टर, जम्पर और स्थापना की स्थितियाँ शामिल की जाती हैं, तो बहुत अधिक मार्जिन का उपभोग कर सकता है। व्यावहारिक लक्ष्य एक अनुमत आंकड़े को स्पष्ट, परीक्षण योग्य खरीद विनिर्देश में बदलना है। आरएफ केबल हानि आंकड़ा

यह मार्गदर्शिका एंटीना फीड्स, रेडियो लिंक, वितरित एंटीना प्रणालियों, परीक्षण स्थापनाओं और अन्य ५०-ओम आरएफ पथों के लिए खरीद प्रबंधक के दृष्टिकोण से लिखी गई है। यह उन प्रश्नों पर केंद्रित है जिनके उत्तर उद्धरण अनुरोध करने से पहले दिए जाने चाहिए, न कि यह मान लेना कि एक ही केबल आकार प्रत्येक मार्ग के लिए उपयुक्त है।

केबल के नाम से शुरू न करें, बल्कि आरएफ केबल हानि बजट से शुरू करें

रेडियो प्रणाली की उच्चतम संचालन आवृत्ति, उपलब्ध शक्ति सीमा और अधिकतम अनुमेय समग्र प्रविष्टि हानि से शुरू करें। डेटा शीट्स में, क्षीणन को आमतौर पर कई आवृत्तियों पर प्रति १०० मीटर या प्रति १०० फुट डेसीबल में दर्शाया जाता है। चूँकि आरएफ केबल हानि यह आवृत्ति और संचयी लंबाई के साथ बढ़ता है, अपनी उच्चतम संचालन आवृत्ति के बराबर या उससे ऊपर का मान उपयोग करें—कोई कम, अधिक अनुकूल तालिका प्रविष्टि नहीं।

एक उपयोगी कार्यकारी गणना है:

कुल पथ हानि = प्रति इकाई लंबाई केबल क्षीणन × स्थापित लंबाई + कनेक्टर हानि + जम्पर हानि + स्थापना अनुमति।

स्थापित लंबाई में ऊर्ध्वाधर रन, क्षैतिज मार्गनिर्देशन, सेवा लूप और उचित मार्गनिर्देशन आपात स्थिति शामिल होनी चाहिए। कनेक्टर्स और जम्पर्स को अलग से लें। वे बल्क-केबल क्षीणन आँकड़े में स्वतः शामिल नहीं होते हैं, और उन्हें छोड़ने से एक सामान्य आरएफ केबल हानि बजट वास्तविक पूर्ण असेंबली की तुलना में अधिक सुरक्षित दिख सकता है।

आरएफ इंजीनियर से एक सामान्य लक्ष्य और अधिकतम स्वीकृति दहलीज दोनों को परिभाषित करने का अनुरोध करें। लक्ष्य संचालन मार्जिन की रक्षा करता है; दहलीज कमीशनिंग के दौरान साइट टीम को एक उद्देश्यपूर्ण पास/फेल मान प्रदान करती है।

अवशोषण की तुलना करने से पहले विद्युत इंटरफ़ेस की पुष्टि करें

कम अवशोषण केवल तभी मूल्यवान है जब केबल प्रणाली इंटरफ़ेस के साथ मेल खाता हो। कई दूरसंचार फीडर अनुप्रयोगों के लिए, आवश्यक विशिष्ट प्रतिबाधा ५० ओम है, लेकिन यह उपकरण और एंटीना दस्तावेज़ीकरण के खिलाफ पुष्टि की जानी चाहिए। एक गैर-मेल प्रतिबिंबित शक्ति उत्पन्न कर सकता है और वापसी हानि को बिगाड़ सकता है, भले ही केबल का प्रकाशित अवशोषण कम हो।

• अवरोध: आवश्यक नाममात्र प्रतिबाधा और स्वीकार्य सहनशीलता का उल्लेख करें।
• आवृत्ति दीप्तियोग्य परिसर: पूर्ण संचालन बैंड को निर्दिष्ट करें, जिसमें व्यावहारिक होने पर योजनाबद्ध अपग्रेड शामिल हों।
• कमजोरी: प्रासंगिक आवृत्तियों पर एक सारणी और परियोजना आवृत्ति पर अधिकतम अनुमत मान का अनुरोध करें।
• प्रतिबाद नुकसान या VSWR: मापन बैंड और न्यूनतम स्वीकार्य प्रदर्शन को परिभाषित करें।
• पावर हैंडलिंग: निरंतर और शिखर स्थितियों की जाँच करें, जिसमें वातावरणीय तापमान और ऊँचाई के लिए, यदि लागू हो, डीरेटिंग शामिल है।

ये क्षेत्र बने रहते हैं आरएफ केबल हानि संदर्भ में। एक बड़ा फीडर कम अटीनुएशन प्रदान कर सकता है, लेकिन यह बेंड रेडियस, कनेक्टर चयन, टावर लोडिंग और स्थापना श्रम को भी प्रभावित कर सकता है। वह केबल चुनें जो पूर्ण विद्युत और यांत्रिक आवश्यकताओं को वास्तविक परियोजना मार्जिन के साथ पूरा करती हो।

वास्तविक मार्ग के लिए व्यास और निर्माण का चयन करें

एक निश्चित निर्माण परिवार के लिए, एक बड़े व्यास का आरएफ समाक्षीय केबल आमतौर पर छोटे व्यास की तुलना में कम अटीनुएशन प्रदान करता है। यह संबंध अक्सर लंबी, उच्च-आवृत्ति चाल के लिए बड़े फीडर को आकर्षक बनाता है। फिर भी, व्यास केवल एक निर्णय बिंदु है। एक कठोर या अर्ध-लचीली केबल लंबे, स्थिर बाहरी मार्गों के लिए कुशल हो सकती है, जबकि उपकरण के पास, संक्रमणों पर, या जहाँ बार-बार गति की अपेक्षा की जाती है, एक लचीला खंड बेहतर हो सकता है।

अधिकतम मार्ग लंबाई, न्यूनतम वक्रता त्रिज्या, खींचने की विधि, समर्थन के बीच की दूरी और उपलब्ध ट्रे या कंड्यूट स्थान का दस्तावेज़ीकरण करें। एक केबल जो कम सैद्धांतिक आरएफ केबल हानि प्राप्त करती है, लेकिन जिसे उसकी वक्रता सीमाओं के भीतर स्थापित नहीं किया जा सकता, उसमें विकृति या कनेक्टर पर तनाव आ सकता है। व्यवहार में, स्थापना की गुणवत्ता आरएफ विनिर्देश का हिस्सा है।

परियोजना-प्रासंगिक उत्पाद श्रेणी का एक उदाहरण के लिए, खरीदार इसे देख सकते हैं 1/2-इंच कम-हानि लचीली फीडर केबल जिसके जैकेट में ज्वाला-रोधी और हैलोजन-मुक्त गुण हैं । किसी विशिष्ट लिंक के लिए इसे असाइन करने से पहले आपूर्तिकर्ता के वर्तमान डेटा शीट और संगत कनेक्टर विन्यास की पुष्टि करें।

जैकेट, पर्यावरणीय रेटिंग और अग्नि आवश्यकताओं को निर्दिष्ट करें

बाहरी जलवायु के संपर्क में रखना, आंतरिक ऊर्ध्वाधर तारों का प्रयोग, उपकरण कक्ष, सुरंगें और तटीय स्थलों पर उपयोग — ये सभी समान आवश्यकताएँ नहीं लगाते। केबल के विनिर्देश में अल्ट्रावायलेट प्रकाश के प्रति प्रतिरोध, नमी रोधकता, तापमान सीमा, ज्वाला व्यवहार तथा कोई हैलोजन-मुक्त या कम धुएँ वाली आवश्यकता का उल्लेख होना चाहिए। इन विकल्पों से केबल के निर्माण, उपलब्धता, मूल्य और स्थापना पद्धति पर प्रभाव पड़ सकता है; अतः ये विवरण उद्धरण के अनुरोध में शामिल होने चाहिए, न कि किसी बाद के विचार के रूप में।

संपूर्ण फीडर प्रणाली के लिए भू-संपर्कन और बिजली गिरने से सुरक्षा की रणनीति भी निर्दिष्ट करें। भू-संपर्कन किट, मौसम प्रतिरोधी उपाय, कनेक्टर इंटरफ़ेस और संक्रमण हार्डवेयर का चयनित फीडर व्यास के साथ संगत होना चाहिए। एक कम प्रकाशित आरएफ केबल हानि संख्या भी परियोजना के पूरे जीवनचक्र में जल प्रवेश और कनेक्शन की विश्वसनीयता के प्रबंधन की आवश्यकता को समाप्त नहीं करती।

कनेक्टर और असेंबली के विवरण को खरीद विनिर्देश का हिस्सा बनाएँ

फीडर असेंबली को केवल केबल और विविध कनेक्टर्स के रूप में नहीं, बल्कि एक सुमेलित विद्युत पथ के रूप में प्राप्त करें। प्रत्येक सिरे पर कनेक्टर इंटरफ़ेस, लिंग (पुरुष/स्त्री), सीधा या दाहिने कोण का रूप, मिलाने के लिए आवश्यक टॉर्क, मौसम प्रतिरोधी आवश्यकताएँ, और यह भी बताएँ कि क्या कारखाने में समाप्ति आवश्यक है। दूरस्थ या उजागर संबंधों के लिए, सीलिंग विधि और निरीक्षण मानदंड स्पष्ट करें।

कनेक्टर की गुणवत्ता महत्वपूर्ण है, क्योंकि खराब तैयारी, गलत टॉर्क या असंगत भागों से हानि और प्रतिबिंब बढ़ सकते हैं। जब आरएफ केबल हानि का मूल्यांकन कर रहे हों, तो आपूर्तिकर्ता से असेंबली परीक्षण के क्षेत्र का अनुरोध करें: आवृत्ति बैंड, इन्सर्शन-लॉस विधि, रिटर्न-लॉस या VSWR विधि, और पहचान ट्रेसैबिलिटी। एक कारखाना परीक्षण रिकॉर्ड साइट स्वीकृति को सरल बना सकता है, लेकिन यह अंतिम स्थापित-पथ परीक्षण की जगह नहीं ले सकता।

आदेश जारी करने से पहले एक निर्णय जाँच सूची का उपयोग करें

स्थापित लिंक के आसपास स्वीकृति परीक्षण की योजना बनाएँ

स्वीकृति का मूल्यांकन केबल खींचने, समाप्तिकरण, अर्थिंग और मौसम-प्रतिरोधी उपायों के पूरा होने के बाद मार्ग की पुष्टि करनी चाहिए। वास्तविक संचालन बैंड में मापी गई प्रविष्टि हानि और प्रतिधारा हानि की तुलना अनुमोदित सीमा से करें। यदि कोई परिणाम सहनशीलता के बाहर है, तो यह पहचानें कि समस्या केबल के क्षतिग्रस्त होने, अत्यधिक वक्रण तनाव, कनेक्टर, जल प्रविष्टि या गलत इंटरफ़ेस से उत्पन्न हुई है या नहीं।

अनुमोदित डेटा शीट, केबल ड्रम या असेंबली पहचान, परीक्षण परिणाम और मार्ग रिकॉर्ड एक साथ रखें। यह दस्तावेज़ीकरण रखरखाव टीमों का समर्थन करता है और भविष्य में नेटवर्क विस्तार का मूल्यांकन आसान बनाता है। यह यह भी एक वैध रिकॉर्ड बनाता है कि परियोजना ने कैसे नियंत्रण किया। आरएफ केबल हानि .

निष्कर्ष: एक ऐसी प्रदर्शन आवश्यकता लिखें जिसकी पुष्टि की जा सके

सबसे मज़बूत फीडर विनिर्देशन सिस्टम प्रदर्शन के साथ शुरू होता है, फिर प्रतिबाधा, उच्चतम आवृत्ति, मार्ग लंबाई, अनुमत आरएफ केबल हानि , शक्ति, निर्माण, जैकेट और कनेक्टर्स। केवल केबल व्यास या एक अलग क्षीणन संख्या के आधार पर चयन करने से बचें। इसके बजाय, पूर्ण डेटा शीट, संगत असेंबली विवरण और एक स्थापित-पथ परीक्षण योजना की आवश्यकता होती है।

दूरसंचार खरीदारों के लिए, यह दृष्टिकोण एक आरएफ समाक्षीय केबल खरीद को एक नियंत्रित आरएफ निर्णय में बदल देता है: चुना गया फीडर वास्तविक मार्ग के लिए आकारित किया गया है, इसके वातावरण के लिए सुरक्षित है और एक हानि बजट के खिलाफ सत्यापित किया गया है जिसे परियोजना टीम माप सकती है।
