एन कनेक्टर बनाम एसएमए कनेक्टर: कौन सा इंटरफ़ेस आपकी आरएफ परियोजना के लिए उपयुक्त है

आरएफ इंटरफ़ेस का चयन केवल एन्क्लोज़र में फिट होने वाले सबसे छोटे कनेक्टर को चुनने का मामला नहीं है। एक एसएमए कनेक्टर और टाइप एन कनेक्टर दोनों थ्रेडेड कोएक्सियल इंटरफ़ेस हैं, फिर भी वे अलग-अलग इंजीनियरिंग समस्याओं का समाधान करते हैं। बेहतर विकल्प आपके संचालन बैंड, केबल के आकार, मौसम के प्रति उजागर होने की स्थिति, मेटिंग साइकिल की अपेक्षाओं और सिस्टम में कनेक्शन की स्थिति पर निर्भर करता है।

टेलीकॉम उपकरण, एंटीना फीड, परीक्षण असेंबली या एम्बेडेड रेडियो मॉड्यूल बनाने वाले डिज़ाइन इंजीनियरों और खरीदारों के लिए, यह तुलना निर्णय को एक दोहराए जा सकने वाली जाँच सूची में बदल देती है। केवल आवृत्ति को मापदंड के रूप में नहीं देखते हुए, विद्युत प्रदर्शन और यांत्रिक स्थितियों का एक साथ मूल्यांकन करें।

एसएमए कनेक्टर और टाइप एन कनेक्टर के बीच व्यावहारिक अंतर

एसएमए कनेक्टर एक संक्षिप्त, थ्रेडेड, 50-ओह्म आरएफ कनेक्टर है जिसका उपयोग आमतौर पर बोर्ड के स्थान, केबल के व्यास और उच्च-आवृत्ति प्रदर्शन के मामलों में किया जाता है। यह रेडियो मॉड्यूल, मापन उपकरण, जीपीएस और सेलुलर असेंबली, संक्षिप्त एंटीना और सेमी-रिजिड या लचीली केबल असेंबली पर परिचित है।

टाइप एन कनेक्टर एक बड़ा थ्रेडेड कोएक्सियल इंटरफ़ेस है जिसे मज़बूत क्षेत्र कनेक्शन के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से एंटीना प्रणालियों, फीडर लाइनों, बेस-स्टेशन अवसंरचना, बाहरी आरएफ लिंक और बड़े केबल का उपयोग करने वाली प्रयोगशाला स्थापनाओं में उपयोग किया जाता है। कई टाइप एन डिज़ाइन वातावरणीय सहनशीलता के लिए बनाए गए हैं; हालाँकि, चुने गए भाग पर वास्तविक सीलिंग, प्लेटिंग, आवृत्ति रेटिंग और केबल संगतता की पुष्टि करनी आवश्यक है।

दोनों इंटरफ़ेस 50-ओम आरएफ संस्करणों में उपलब्ध हैं। एक महत्वपूर्ण खरीद विवरण यह है कि एन-प्रकार परिवारों में 75-ओम संस्करण भी शामिल हैं। कृपया यह न मानें कि कोई एन कनेक्टर स्वतः ही 50-ओम आरएफ पथ के लिए उपयुक्त है: बिल ऑफ़ मटेरियल (बीओएम) जारी करने से पहले प्रतिबाधा, लिंग, इंटरफ़ेस परिवार और निर्माता के ड्रॉइंग की पुष्टि कर लें।

आवृत्ति सीमा: उत्पाद रेटिंग से शुरू करें, परिवार के नाम से नहीं

आवृत्ति अक्सर पहला फ़िल्टर होती है। मानक एसएमए कनेक्टर डिज़ाइनों को आमतौर पर डीसी से 18 गीहर्ट्ज़ तक निर्दिष्ट किया जाता है, जबकि परिशुद्ध संस्करण 34 गीहर्ट्ज़ तक विस्तारित हो सकते हैं। मानक एन-प्रकार डिज़ाइनों को आमतौर पर डीसी से 11 गीहर्ट्ज़ तक रेट किया जाता है, जबकि विस्तारित सीमा वाले संस्करण 18 गीहर्ट्ज़ तक पहुँच सकते हैं। ये आँकड़े उपयोगी प्रारंभिक बिंदु हैं, कोई सार्वभौमिक गारंटी नहीं। कनेक्टर की ज्यामिति, केबल का प्रकार, असेंबली की गुणवत्ता, एडाप्टर की संख्या और परीक्षण विधि एक वास्तविक आरएफ पथ के उपयोगी प्रदर्शन को प्रभावित करते हैं।

यदि आपका डिज़ाइन एक पारंपरिक एन इंटरफ़ेस की सामान्य सीमा से ऊपर काम करता है, तो एसएमए कनेक्टर अधिक व्यावहारिक आधार बन सकता है—बशर्ते कि यांत्रिक वातावरण नियंत्रित हो। कम आवृत्ति वाले फीडर रन या मज़बूत एंटीना कनेक्शन के लिए, टाइप एन कनेक्टर भौतिक इंटरफ़ेस के रूप में अधिक उपयुक्त हो सकता है। दोनों ही मामलों में, कैटलॉग परिवार लेबल पर भरोसा करने के बजाय, आवृत्ति, वीएसडब्ल्यूआर, इन्सर्शन लॉस, टॉर्क और तापमान के लिए डेटा-शीट सीमाओं की तुलना करें।

आकार, केबल संगतता और स्थापना की स्थितियाँ

चयन कारक	एसएमए कनेक्टर	Type n connector
भौतिक माप	संक्षिप्त; घने उपकरणों और छोटे केबलों के लिए उपयोगी	मध्यम आकार; बड़े केबल और मज़बूत हार्डवेयर के लिए अधिक उपयुक्त
सामान्य ध्यान का केंद्र	उच्च आवृत्ति मॉड्यूल, उपकरण, संक्षिप्त आरएफ असेंबली	एंटीना, फीडर प्रणाली, बाहरी और बुनियादी लिंक
कपलिंग शैली	धागे वाला कपलिंग जिसके लिए नियंत्रित संभाल की आवश्यकता होती है	धागे वाला कपलिंग जिसमें बड़ा, अधिक क्षेत्र-उन्मुख प्रारूप होता है
पर्यावरणीय दृष्टिकोण	सामान्यतः सुरक्षित उपकरण वातावरण के लिए चुना जाता है	अक्सर एक मौसम-प्रतिरोधी इंटरफ़ेस की आवश्यकता होने पर चुना जाता है
महत्वपूर्ण जाँच	सटीक श्रृंखला और मिलान संगतता की पुष्टि करें	50-ओम बनाम 75-ओम संस्करण और सीलिंग विवरण की पुष्टि करें

स्थापना टीमों के लिए, केबल अक्सर स्कीमैटिक से पहले इंटरफ़ेस तय करती है। एक एसएमए कनेक्टर संकुचित केबल रूटिंग और हल्के असेंबली का समर्थन करता है, लेकिन यह किसी बड़े, यांत्रिक रूप से मज़बूत फीडर इंटरफ़ेस का विकल्प नहीं है। टाइप एन कनेक्टर सामान्य फीडर और एंटीना-साइड केबल आकारों के लिए एक अधिक मज़बूत कपलिंग व्यवस्था प्रदान करता है। केवल तभी समापन शैली—क्रिम्प, क्लैंप, सोल्डर, या कोई अन्य अनुमोदित निर्माण—चुनें जब केबल के डाइइलेक्ट्रिक, बाहरी कंडक्टर और व्यास की पुष्टि कनेक्टर विनिर्देश के अनुसार कर ली गई हो।

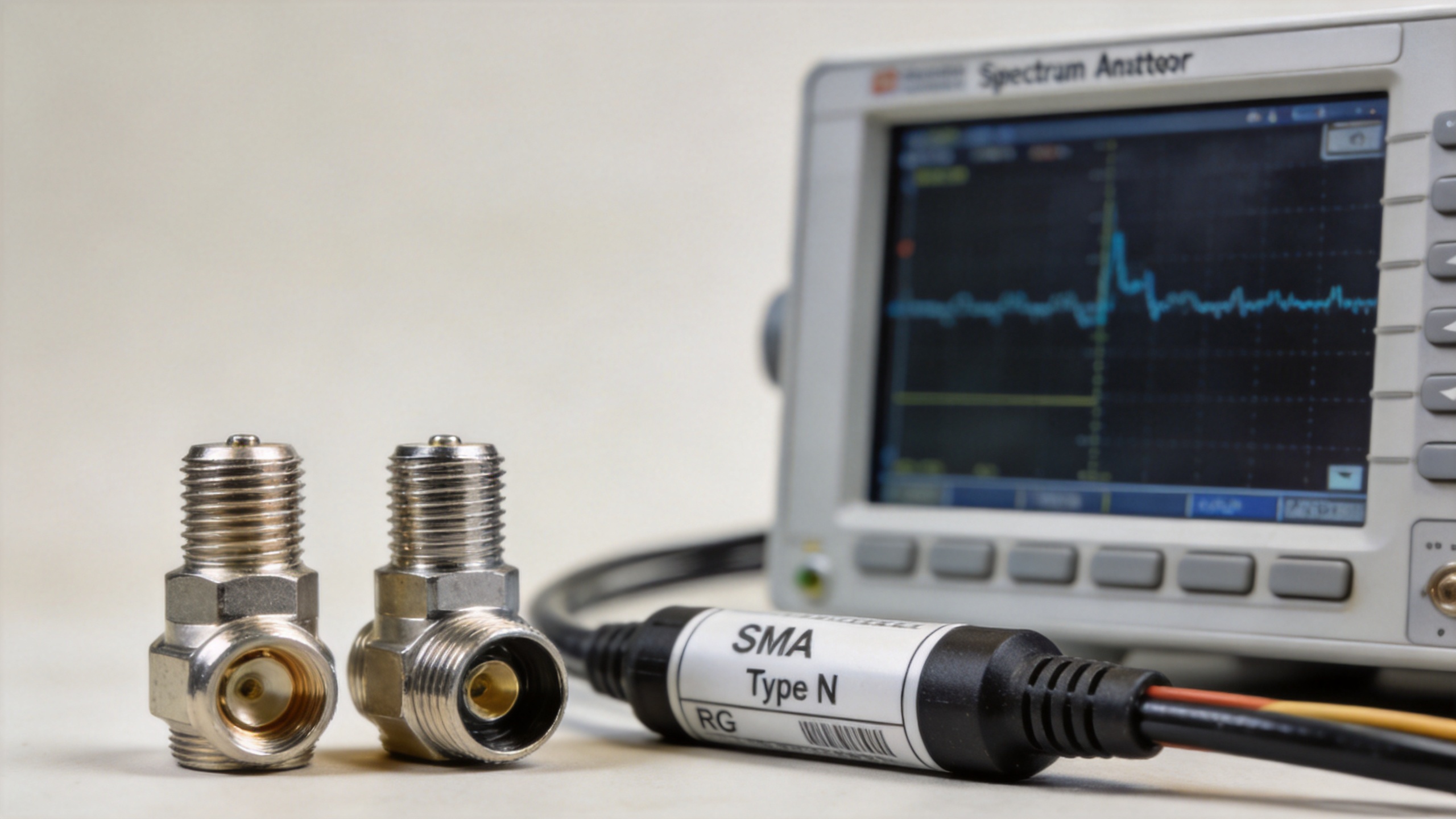

SMA connector and type N connector comparison for an RF cable assembly — थ्रेडेड आरएफ कनेक्टर चयन के लिए एक दृश्य तुलना संदर्भ

जब एसएमए कनेक्टर बेहतर फिट होता है

जब आरएफ प्रोजेक्ट को एक संकुचित, थ्रेडेड ५०-ओह्म इंटरफ़ेस की आवश्यकता होती है और इसकी आवृत्ति आवश्यकताएँ एसएमए परिवार को प्राथमिकता देती हैं, तो एसएमए कनेक्टर का चयन करें। यह विशेष रूप से उपकरण पैनलों, आरएफ मॉड्यूलों, परीक्षण पोर्ट्स, एम्बेडेड रेडियों और उन छोटे इंटरकनेक्ट्स के लिए उपयोगी है जहाँ एन्क्लोज़र के लिए स्थान सीमित होता है। इसका छोटा आकार यह भी सुविधाजनक बनाता है जब कई आरएफ चैनल घने फ्रंट पैनल या पीसीबी-से-केबल ट्रांज़िशन को साझा करते हैं।

एक हैंडलिंग संतुलन है। एसएमए थ्रेड्स और केंद्र संपर्कों के लिए स्वच्छ मेटिंग प्रथाओं और सही टॉर्क की आवश्यकता होती है। अप्रशिक्षित कर्मियों द्वारा बार-बार असेंबली करना, साइड-लोडेड केबल्स का उपयोग करना या अनिश्चित गुणवत्ता वाले एडेप्टर्स का उपयोग करना दोहराव को कम कर सकता है। निर्माण और सेवा निर्देशों में एक नियंत्रित मेटिंग प्रक्रिया शामिल करें, और ‘एसएमए-प्रकार’ जैसे ढीले विवरण के बजाय सटीक इंटरफ़ेस को निर्दिष्ट करें।

जब टाइप एन कनेक्टर बेहतर फिट हो

जब आरएफ कनेक्शन को एक अधिक मांग वाले स्थापना वातावरण को सहन करना हो, एक बड़े फीडर केबल का उपयोग करना हो, या एंटीना-साइड इंटरफ़ेस के रूप में कार्य करना हो, तो एन प्रकार के कनेक्टर का चयन करें। यह दूरसंचार कैबिनेट, वितरित एंटीना प्रणालियों, बाहरी लिंक, आरएफ लोड और क्षेत्र-सेवा योग्य केबल असेंबली के लिए एक मजबूत उम्मीदवार है। बड़ा इंटरफ़ेस कई बुनियादी ढांचा सेटिंग्स में पहचानने और संभालने में आसान है, जबकि इसका धागेदार कपलिंग निर्माता के निर्देशों के अनुसार स्थापित करने पर एक सुरक्षित कनेक्शन सुनिश्चित करता है।

एंटीना फीड या आरजी58, 3डी-एफबी, एलएमआर195 या एलएमआर200-श्रेणी के केबल का उपयोग करने वाली केबल रन के लिए, उपलब्ध आरएफ एन मादा कनेक्टर आरजी58, 3डी-एफबी, एलएमआर195 और एलएमआर200 केबल के लिए विकल्पों की समीक्षा करें, साथ ही वास्तविक केबल निर्माण की भी। उत्पाद शीर्षक संगत केबल परिवारों को पहचानता है; किसी पूर्ण प्रणाली के लिए इसके निर्दिष्ट करने से पहले वर्तमान उत्पाद ड्रॉइंग और असेंबली आवश्यकताओं की पुष्टि कर लें।

पाँच प्रश्नों वाली निर्णय जाँच सूची

उच्चतम कार्यात्मक आवृत्ति क्या है? पूर्ण प्रणाली आवश्यकता, जिसमें मार्जिन शामिल है, का उपयोग करें और चुने गए कनेक्टर तथा केबल असेंबली के डेटा शीट की वैधता सुनिश्चित करें।
आरएफ पथ ५० ओम है या ७५ ओम? कनेक्टर, केबल, स्रोत और लोड की प्रतिबाधा को समायोजित करें। यह विशेष रूप से टाइप एन कनेक्टर का मूल्यांकन करते समय महत्वपूर्ण है।
इंटरफ़ेस कहाँ स्थापित किया जाएगा? सुरक्षित आंतरिक मॉड्यूल अक्सर एसएमए कनेक्टर के आकार को पसंद करते हैं; जबकि उजागर एंटीना या फीडर इंटरफ़ेस के लिए एन-प्रकार की पर्यावरणीय डिज़ाइन अधिक उपयुक्त हो सकती है।
किस केबल का टर्मिनेशन करना है? कनेक्टर टर्मिनेशन विधि का चयन करने से पहले केबल के व्यास और निर्माण की पुष्टि करें।
इसे कौन जोड़ेगा और रखरखाव करेगा? वास्तविक सेवा स्थितियों के आधार पर टॉर्क नियंत्रण, स्ट्रेन रिलीफ, लेबलिंग, सीलिंग और निरीक्षण की योजना बनाएं।

सामान्य त्रुटियाँ जो टाली जा सकने वाली आरएफ समस्याएँ उत्पन्न करती हैं

सबसे आम गलती केवल आवृत्ति के आधार पर चयन करना है। एक तकनीकी रूप से सक्षम एसएमए कनेक्टर भी एक भारी बाहरी फीडर केबल के लिए गलत इंटरफ़ेस हो सकता है, जबकि एक एन कनेक्टर अनुपयुक्त हो सकता है यदि परियोजना में चयनित भाग की रेटिंग से अधिक आवृत्ति सीमा की आवश्यकता हो। अन्य बार-बार आने वाली समस्याओं में असंगत इंटरफ़ेस का जोड़ना, प्रतिबाधा को नज़रअंदाज़ करना, अनिर्दिष्ट एडाप्टर का उपयोग करना, बाहरी जोड़ों की सुरक्षा न करना और कनेक्टर के निकट केबल के मोड़ की त्रिज्या को अनदेखा करना शामिल है।

मानक एसएमए को संबंधित परिशुद्धि या उलट-ध्रुवीय विविधताओं से भी अलग करें। वे दिखने में इतने समान हो सकते हैं कि गलत जोड़ने की धारणा को आमंत्रित कर सकें, लेकिन कनेक्टर संगतता की पुष्टि केवल दिखावट के आधार पर नहीं, बल्कि यांत्रिक इंटरफ़ेस और डेटा शीट से की जानी चाहिए।

इंटरफ़ेस के चयन को आरएफ प्रणाली डिज़ाइन का हिस्सा बनाएँ

सही उत्तर आमतौर पर "एसएमए बेहतर है" या "टाइप एन बेहतर है" नहीं होता है। एसएमए कनेक्टर आमतौर पर संकुचित, नियंत्रित, उच्च-आवृत्ति उपकरण इंटरफ़ेस के लिए बेहतर विकल्प होता है। टाइप एन कनेक्टर अक्सर टिकाऊ फीडर, एंटीना और बुनियादी ढांचे के कनेक्शन के लिए बेहतर विकल्प होता है, जहाँ केबल का आकार और पर्यावरणीय उजागरता का अधिक महत्व होता है। प्रतिबाधा और आवृत्ति से शुरुआत करें, फिर केबल, एनक्लोज़र, मौसम सीलिंग, सेवा पहुँच और स्थापना प्रक्रिया का मूल्यांकन एकल डिज़ाइन निर्णय के रूप में करें।

आरएफ कनेक्टर और केबल-असेंबली की खरीद के लिए, पूर्ण इंटरफ़ेस परिभाषा को दस्तावेज़ित करें: लिंग, प्रतिबाधा, कपलिंग शैली, केबल प्रकार, आवृत्ति आवश्यकता, पर्यावरणीय स्थितियाँ और सत्यापन विधि। इस स्तर की विस्तृत जानकारी इंजीनियरिंग, खरीद और उत्पादन को एक ही इंटरफ़ेस का चयन करने में सहायता करती है—और पहले आरएफ परीक्षण के बाद पुनर्कार्य को कम करती है।
