Assemblaggi personalizzati di cavi RF: informazioni da preparare prima di richiedere un preventivo

Assemblaggi personalizzati di cavi RF: informazioni da preparare prima di richiedere un preventivo

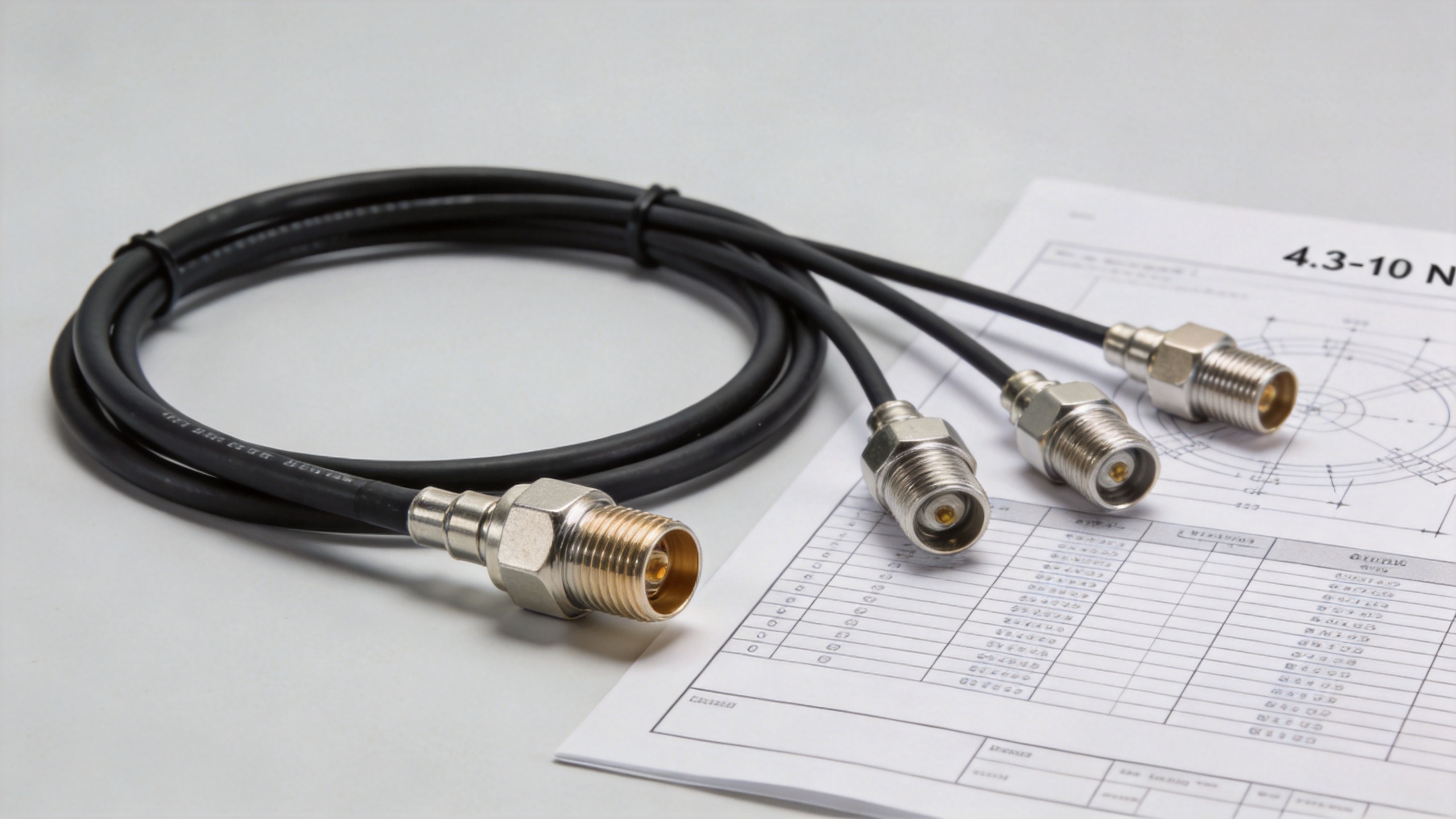

Per un acquirente RF, un preventivo rapido parte da una descrizione tecnica precisa. Assemblaggi personalizzati di cavi rf non sono definiti soltanto dai nomi dei connettori: l’interfaccia di accoppiamento, la costruzione del cavo, la gamma di frequenza, il percorso meccanico e i criteri di accettazione influenzano tutti ciò che può essere realizzato, collaudato, quotato e consegnato. Una richiesta chiara aiuta il team ingegneristico a confrontare opzioni pratiche prima dell’avvio della produzione.

Questo elenco di controllo è rivolto ai team per apparecchiature telecom, agli integratori di sistemi, ai laboratori di prova e agli acquirenti OEM. Usatelo per trasformare un’indagine informale in una RFQ utilizzabile per assemblaggi personalizzati di cavi rf , ridurre i cicli di chiarimento e rendere più semplice il confronto tra i preventivi.

Iniziare con le due interfacce terminali

Il primo elemento per assemblaggi personalizzati di cavi rf è il requisito esatto del connettore su ciascuna estremità. Indicare la serie del connettore, il sesso, la polarità (quando applicabile) e se ogni lato si innesta con una presa, un connettore maschio, un passante, una porta su modulo o un adattatore. Una foto dell’interfaccia esistente e del numero di parte del componente abbinato possono evitare ipotesi costose.

Specificare inoltre lo stile di terminazione richiesto: dritto, ad angolo retto, per montaggio su pannello o un’altra forma meccanica. Se l’assieme dovrà attraversare un involucro, includere i dettagli relativi all’apertura o al fissaggio. Una richiesta come «cavo N-type a 4.3-10» è un buon punto di partenza, ma non è ancora sufficiente per finalizzare assemblaggi personalizzati di cavi rf .

• Serie del connettore e numero di parte del produttore, se noti
• Sesso, orientamento dell’interfaccia e descrizione del lato abbinato
• Requisito: dritto, ad angolo retto, passante o per montaggio su pannello
• Placcatura richiesta, caratteristica di bloccaggio o materiale del connettore, qualora specificati dal progetto

Definire la costruzione del cavo e le condizioni di posa

Il cavo è la spina dorsale delle prestazioni e dell’installazione assemblaggi personalizzati di cavi rf fornire una famiglia di cavi preferita oppure descrivere i vincoli applicativi che guidano la selezione. Ad esempio, un cavo di collegamento per armadio, una connessione di alimentazione esterna e un cavo da laboratorio sottoposto ripetutamente a flessione potrebbero richiedere costruzioni molto diverse.

Indicare la lunghezza finale, compresa la tolleranza di lunghezza e specificare se la misura si riferisce alla distanza tra le estremità dei connettori oppure alla lunghezza di taglio del cavo. Se il percorso di posa è limitato, indicare l’area minima di curvatura, lo spazio disponibile e se il cavo dovrà flettersi durante il funzionamento. Flessibilità, gamma di frequenza e ambiente operativo sono fattori comuni di selezione; pertanto tali informazioni devono far parte della richiesta di preventivo (RFQ) fin dall’inizio, non come integrazione successiva.

Indicare la finestra di prestazioni elettriche

Per assemblaggi personalizzati di cavi rf , specificare la gamma di frequenza operativa prevista e l’impedenza del sistema. La maggior parte delle applicazioni RF prevede un’impedenza nominale, comunemente di 50 ohm, ma la richiesta di offerta deve riflettere il requisito effettivo del vostro sistema, non un’ipotesi predefinita. Includere la potenza massima, il tipo di segnale atteso e, ove pertinente, qualsiasi budget di perdita.

Anche le aspettative in termini di accettazione devono essere altrettanto chiare. A seconda dell’applicazione, l’acquirente potrebbe richiedere VSWR, perdita di ritorno, perdita d’inserzione, abbinamento di fase o abbinamento di ritardo temporale su una gamma di frequenze definita. Questi sono esempi, non requisiti universali. La domanda utile è: quali misure devono essere riportate per il vostro assemblaggio, su quale banda e con quale limite di accettazione?

Quando un progetto richiede più percorsi abbinati, identificare il numero di assiemi e l’obiettivo corrispondente. Ciò consente di valutare assemblaggi personalizzati di cavi rf l’insieme nel suo complesso anziché come jumper individuali non correlati.

Descrivere l’ambiente operativo e i requisiti di conformità

I dettagli ambientali influenzano sia la scelta del cavo sia quella del connettore per assemblaggi personalizzati di cavi rf . Includere l’utilizzo in ambiente interno o esterno, la gamma di temperatura, l’umidità, l’esposizione ai raggi UV, le vibrazioni, la frequenza di manipolazione e la presenza di oli, sostanze chimiche o nebbia salina, qualora tali condizioni sussistano. Per un’installazione all’esterno, indicare il livello di tenuta previsto all’interfaccia; per un rack interno, specificare eventuali vincoli relativi a fiamma, spazio o manutenzione.

Se il vostro processo di approvvigionamento richiede documentazione, elencatela nella richiesta iniziale. Esempi possono includere la conferma delle dimensioni, le dichiarazioni sui materiali, i rapporti di prova, l’approvazione del primo articolo, le regole per l’etichettatura, le istruzioni per l’imballaggio o le informazioni sulla tracciabilità. Elencare fin da subito tali esigenze rende il preventivo più confrontabile ed evita di trattare la documentazione come una modifica in fase avanzata.

Fornire disegni, campioni e contesto applicativo

Un disegno è uno degli allegati più utili per assemblaggi personalizzati di cavi rf . Non deve necessariamente essere un disegno di produzione finito per risultare utile. Uno schizzo che mostri l’estremità A, l’estremità B, la lunghezza, il percorso, l’orientamento del connettore e il punto di installazione può chiarire la richiesta. Includere foto dell’attrezzatura esistente, delle etichette o di un cavo campione, qualora disponibili.

Anche il contesto di applicazione è importante. Indicare al fornitore se l’assemblaggio collega apparecchiature per antenna, un modulo radio, uno strumento di test, un involucro o un altro sottosistema RF. Questo contesto aiuta gli ingegneri a identificare tempestivamente eventuali dubbi riguardo al raggio di curvatura, all’accessibilità dei connettori, al supporto del cavo o ai criteri di test, senza costringerli a fare ipotesi sul design del vostro sistema.

Trasformare la checklist in un pacchetto pronto per la quotazione

Prima di inviare una richiesta di offerta (RFQ) per assemblaggi personalizzati di cavi rf , raccogliere i seguenti elementi: specifiche dei connettori per entrambe le estremità, preferenze o vincoli relativi al cavo, lunghezza finale e tolleranza, impedenza e gamma di frequenza, limiti elettrici e di potenza, ambiente di impiego, requisiti di test, quantità richieste, esigenze documentali e disegni o foto. Indicare come “da consigliare” qualsiasi voce per la quale si desidera una proposta ingegneristica anziché una configurazione fissa.

Per un esempio pratico di un formato di interconnessione disponibile, consultare questo cavo flessibile RF coassiale con connettore 4.3-10 maschio e connettore N maschio . Il titolo del prodotto illustra perché una richiesta di quotazione (RFQ) trae vantaggio dal nominare entrambe le estremità del connettore e la famiglia di cavi, anziché basarsi su una descrizione generica.

Ben preparate assemblaggi personalizzati di cavi rf le richieste creano un punto di partenza migliore per la revisione tecnica, la quotazione, il campionamento e la produzione. L’obiettivo non è conoscere ogni dettaglio costruttivo prima di porre la domanda; piuttosto, è fornire le condizioni che consentono al fornitore di formulare le giuste raccomandazioni e documentare in modo chiaro la configurazione finale.
