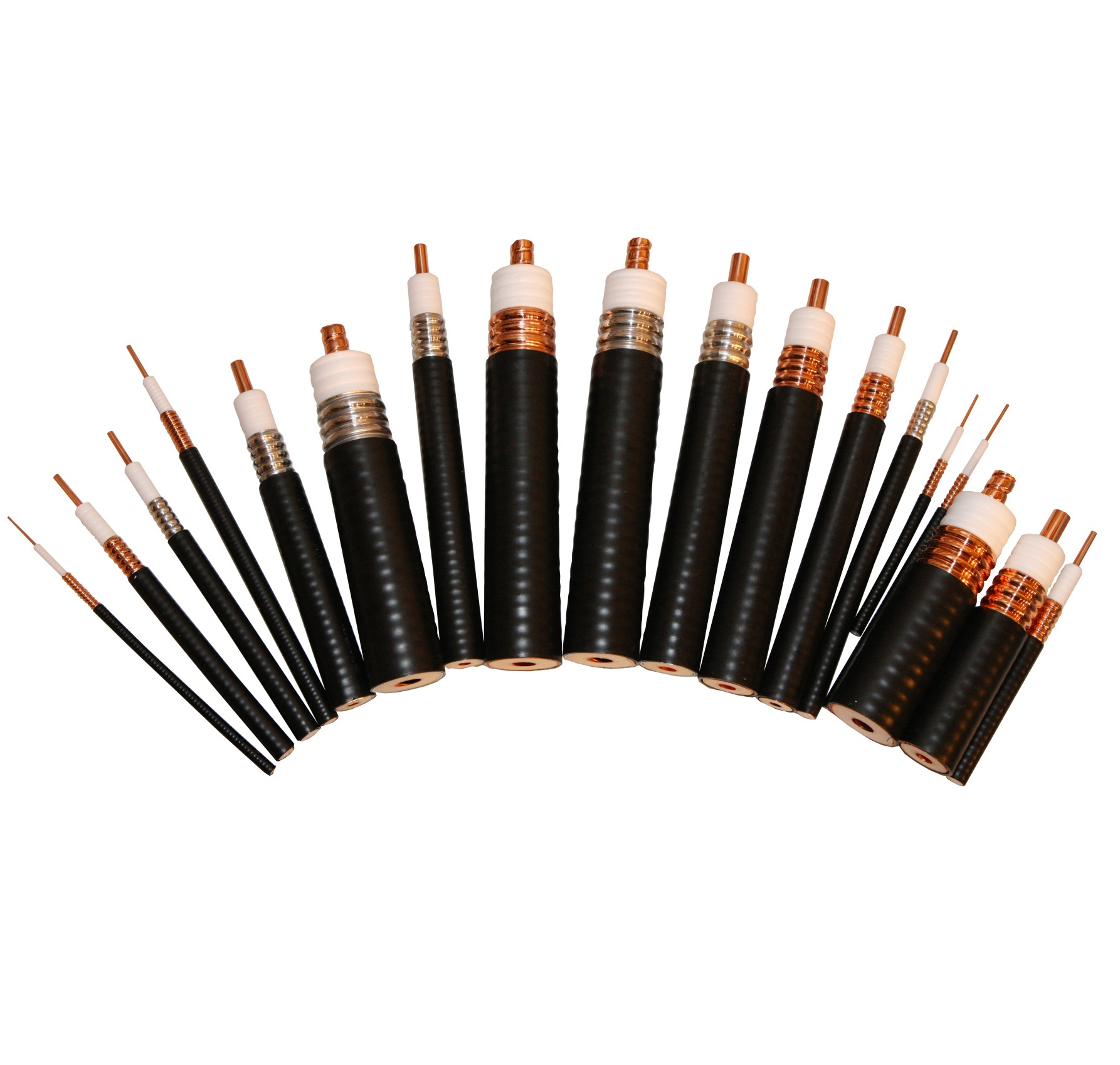

同軸ケーブルの種類とその応用の理解

RG-6 と RG-59: バンド幅と距離のバランスを取る

RG-6 と RG-59 の同軸ケーブルを選択する際には、その構造や能力を理解することが重要です。RG-6 は RG-59 に比べてより太い導体と厚い絶縁材を使用しており、この構造により RG-6 はより高い帯域幅のアプリケーションをサポートでき、最大 3 GHz の周波数に対応し、デジタルテレビ、衛星放送、高速インターネットサービスに最適です。一方、RG-59 は導体が細く、絶縁材も薄いため、低周波数のアプリケーションに適しており、通常は最大 1 GHz まで対応し、CCTV のようなアナログビデオ信号に一般的に使用されます。

実際の性能データはこれらの違いを支持しています。例えば、RG-6ケーブルは長距離で堅固な信号品質が必要な環境、例えば衛星テレビの設置において好まれています。それは電磁干渉をより効果的に処理するために二重のシールドを提供します。これに対して、RG-59を使用する設置は通常短く、50 MHz未満のアナログ信号タイプに限定され、低帯域幅で十分です。したがって、これらの違いを理解することで、アプリケーションの特定の要件に基づいて適切なケーブルタイプを選択することができます。

RG-8およびLMRケーブルはRFおよび高出力ニーズ向け

高出力のRFアプリケーションでは、RG-8とLMRケーブルが主要な選択肢です。RG-8同軸ケーブルは、その太いゲージにより、高電力処理を必要とする環境で優れています。これにより、アマチュア無線愛好家や長距離通信と最小限の信号ロスが重要なプロフェッショナルRF通信の分野で人気があります。その設計は延長された長さでの低損失をサポートし、信号の integritiy（純粋性）を維持するために重要です。

RG-8と並んで、LMRケーブルは低損失特性と柔軟性で評価されています。これらのケーブルは、長距離でも信号の integritiy（純粋性）を維持するように設計されており、信頼性の高い接続が必要なモバイル通信や公共安全通信などのアプリケーションに役立ちます。専門家の知見によれば、適切な損失レベルは正しい設置と精密なケーブル仕様に大きく依存しており、これは特殊なRFセットアップでの最適なパフォーマンスを達成するためのガイドとなります。

RG-11および三重ケーブルの専用用途

長距離信号伝送が必要な場合、RG-11とトライアックスケーブルが使用されます。RG-11の太い構造は、RG-6やRG-59と比較して信号ロスを大幅に低減します。これにより、広帯域が必要な電気通信のバックボーンネットワークや長距離監視システムなどのアプリケーションに適しています。その堅牢な設計により、信号品質が相当な長さで維持され、信号劣化がパフォーマンスに影響を与えるインフラストラクチャではこれが重要です。

トリアクシャルケーブルは、追加のシールドにより強化された電磁妨害（EMI）保護を提供するため、信号の完全性が最重要であるテレビジョン制作や敏感な電子機器の環境に最適です。メーカーのデータは、これらのケーブルが信号の到達距離を延ばしながら品質を維持する能力を示しており、これは精度と信頼性を重視する産業におけるその専門的な有用性を証明しています。

適切な同軸ケーブルを選ぶための重要な要素

インピーダンスのマッチング：50オームシステムと75オームシステム

同軸ケーブルを選定する際には、最適な性能を発揮するためにインピーダンスのマッチングが重要です。同軸ケーブルは通常、50オームと75オームの2種類のインピーダンス評価があります。50オームの同軸ケーブルは、RFアダプターや雷除け装置が一般的に使用される無線周波数（RF）に関連するアプリケーションで主に使用されます。これは電気通信や無線通信システムに当てはまります。一方、75オームの同軸ケーブルは主にブロードバンドおよびビデオ信号用に使用され、ケーブルテレビや衛星テレビの設置に理想的です。

インピーダンスのマッチングの重要性を説明するために、インピーダンスが異なるケーブルを使用した際に発生する可能性のある反射損失について考えてみましょう。インピーダンスの合わないケーブルは、信号が送信元に反射することで、信号品質が大幅に劣化する原因となります。国際電気標準会議（IEC）などが設定する業界標準を使用すると、正しいインピーダンスを選択するためのガイドとなるでしょう。これらの標準によれば、装置とのインピーダンスの互換性を確保することが、損失を最小限に抑え、信号の integritiy を維持するために重要です。

信号損失と周波数帯域の要件

信号の損失、または減衰は、同軸ケーブルを選択する際に考慮すべき重要な要因であり、それは100フィートごとにデシベル（dB）で測定されます。周波数範囲が増加すると、信号の損失も上昇し、これは距離や信号品質に大きな影響を与える可能性があります。RG-6やRG-59などの一般的な同軸ケーブルにおけるこれらのパラメータの違いを理解することで、適切な判断ができます。例えば、RG-6ケーブルはRG-59よりも高い周波数での信号損失が少なく、高速インターネットやデジタルテレビなど高周波数アプリケーションに適しています。

長距離での信号劣化を最小限に抑えるために、信号強度を増幅させ、品質を失うことなくさらに遠くまで信号を送信できるようにアンプやリピーターを使用することができます。現実世界の性能指標を理解して活用することで、さまざまなケーブルタイプにおける信号損失を効果的に管理し、最適な伝送品質を確保できます。

環境耐久性とシールドの必要性

環境要因、特に温度の変動、湿度、および紫外線曝露は、同軸ケーブルの性能に大幅な影響を与える可能性があります。屋外放送や軍事用途では、このような要因が一般的であるため、高い環境耐久性を持つケーブルを選択することが重要です。また、異なるシールドタイプも外部からの干渉を防ぐために重要な役割を果たします。ホイルシールドと編組シールドはそれぞれ異なるレベルの保護を提供し、ホイルは高周波の電磁妨害（EMI）に対して理想的な完全なカバレッジを提供し、編組シールドは低周波の妨害に対して効果的です。

メーカーは通常、過酷な環境に適した推奨ケーブルの例やガイドラインを提供しています。これらのリソースを参照することで、単に耐久性があるだけでなく、困難な状況下でも信号の integritiy を維持できるケーブルを選択でき、環境ストレスに関係なく信頼性の高い効果的な通信や信号伝送を確保できます。

シールディングの種類と電磁保護

ホイルシールドと編組シールドの比較：利点と欠点

ホイルシールドと編組シールドの違いを理解することは、電磁妨害（EMI）から保護する際に重要です。ホイルシールドは通常、アルミ箔の薄い層を同軸ケーブルの周りに巻きつけることで作られ、軽量で柔軟性があります。このタイプは柔軟性を高め、重量が問題となるオーディオシステムなどの密集した環境で一般的に使用されます。一方、編組シールドは編まれたワイヤーのメッシュを使用しており、堅牢さと耐久性を向上させます。優れた機械的強度と低周波信号を遮断する効果があるため、RF伝送システムでよく使用されます。

専門家の意見は、しばしば各タイプの利点を強調するアプリケーションについて指摘します。例えば、フォイルシールドは柔軟性と取り付けの容易さが重要な状況で優れています。一方で、編組シールドの耐久性和効果は、工業用RFアプリケーションなどで遭遇するような物理的なストレスや干渉が多い環境で、優れた性能を発揮することをテストおよび確認されています。これらの利点と欠点を理解することで、特定の使用ケースのニーズに基づいて適切な判断をすることができます。

最大のEMI抵抗のために組み合わせたシールディング

箔と編組デザインを組み合わせたシールディング方法は、複数のシールド形式を重ねることでEMI保護において両方の利点を提供します。このアプローチは周波数の安定性を向上させ、ノイズを低減し、一貫した信号品質が重要なアプリケーションでの優れた選択肢となります。例えば、医療や通信業界では、組み合わせシールディングがクリティカルなデータ転送が最小限の干渉で行われることを保証します。

研究によると、組み合わせシールディング技術を使用することでEMI抵抗に大幅な改善が見られます。層の構成は異なる周波数帯域をブロックし、包括的な保護を確保します。産業レポートの統計もこれに基づいており、これらの先進的なシールディング戦略を使用することでEMI抵抗に測定可能な向上が示されています。したがって、組み合わせシールディングは、運用効率とデータの完全性を維持するために厳しい電磁的保護を必要とする産業にとって不可欠な解決策です。

設置アクセサリーと重要な部品

接続用のRFアダプタおよびケーブルコプラ

さまざまな同軸アプリケーションでの効果的な接続には、RFアダプタとケーブルコプラが大きく依存します。これらの部品は、異なる種類の同軸ケーブルを連結し、システムがシームレスなデータ伝送を維持できるようにするためのものです。RFアダプタは、異なるコネクタを持つケーブル間の互換性を可能にし、ケーブルコプラは性能を損なうことなくケーブルの長さを延長します。高品質のコネクタの重要性は強調しすぎることはできません。なぜなら、不良な接続は信号劣化やデータロスを引き起こす可能性があるからです。システムの要件に基づき、50オームまたは75オームの標準を維持するように設計されたコネクタを選択して、正確なインピーダンスマッチを確保することが重要です。

プロジェクトに適したコネクタを選択する際は、設置の具体的な要件を考慮してください。周波数範囲、電力能力、環境条件などのパラメータは、最適な選択を決定する上で重要な役割を果たします。例えば、高周波で動作するシステムでは、信号の integritiy を維持するために優れた RF 性能を持つコネクタが必要です。メーカーの技術仕様は、性能指標に関する洞察を提供し、選択した部品がアプリケーションにおける信頼性と効果のために必要な標準を満たしていることを確認します。

屋外同軸システムにおけるサージアレスタ

避雷器は、屋外の同軸システムを保護するために不可欠であり、落雷によって引き起こされる電気的な過電圧から敏感な機器を守ります。これらの装置は、高電圧スパイクが通信インフラに損害を与えるのを防ぎ、システムの寿命と信頼性において重要な役割を果たします。統計によると、避雷器は通信設備における損傷を大幅に減少させることが示されており、それが屋外環境での使用的重要性を示しています。

雷アレスタの取り付けにはいくつかのベストプラクティスがあります。適切な配置は不可欠であり、ケーブルが建物やシステムに進入する箇所に設置する必要があります。さらに、効果的な接地技術はアレスタの機能にとって重要です。堅牢な接地システムは、サージを設備から安全に分流します。専門家は、地理的なリスク評価に基づいた最低限の保護レベルを推奨しており、これにより企業は地元の状況に合わせた雷保護戦略を構築し、システムの安全性と性能を最大限に発揮できます。
