Jak wybrać zewnętrzną antenę 5G do wdrożeń telekomunikacyjnych
Wybór antena 5G zewnętrzna rozwiązanie nie sprowadza się po prostu do zamówienia modelu o najwyższym wzmocnieniu na stronie katalogu. W przypadku wdrożenia telekomunikacyjnego antena musi być zgodna z pasmami radiowymi, celem pokrycia, architekturą MIMO, systemem zasilania oraz fizycznymi warunkami lokalizacji. Błędne dobranie którekolwiek z tych parametrów może spowodować nieregularne pokrycie, słabe osiągi łącza w górę lub trudną w utrzymaniu instalację.
Niniejszy przewodnik przeznaczony jest dla zakupujących sprzęt, integratorów systemów oraz zespołów odpowiedzialnych za wdrożenia zewnętrznych anten w projektach związanych z systemami DAS oraz ogólnymi projektami zapewniania pokrycia telekomunikacyjnego. Praktycznym punktem wyjścia jest określenie, jakie funkcje antena musi spełniać na danej lokalizacji, zanim porówna się wartości wzmocnienia.
Zacznij od celu pokrycia, a nie od liczby wzmocnienia

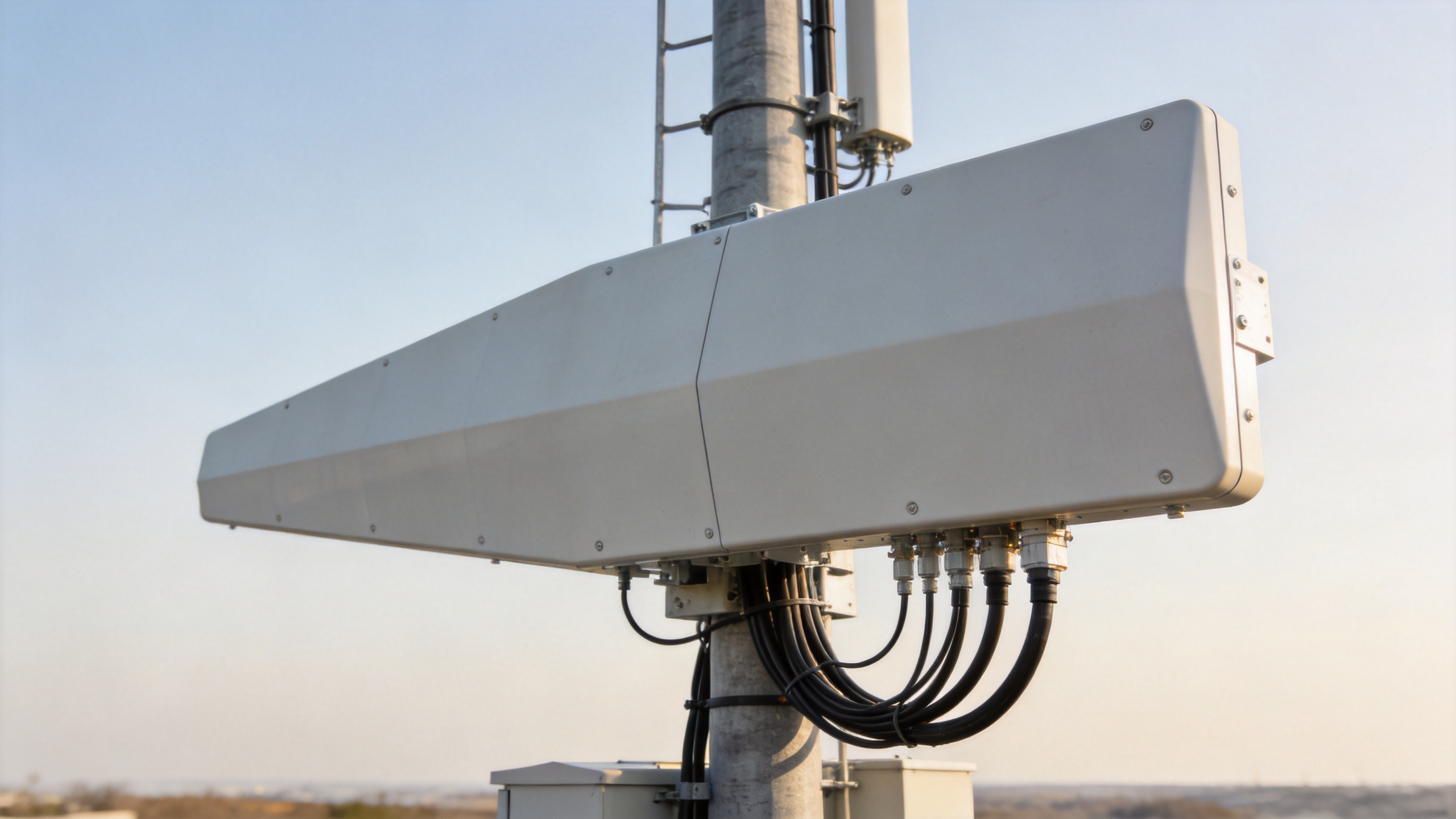

Pierwsze pytanie jest proste: czy chcesz osiągnąć określony sektor, wypełnić korytarz lub obszar brzegowy, czy zapewnić szeroką lokalną pokrycie? Kierunkowa antena panelowa skupia energię w kontrolowanym obszarze i często okazuje się przydatna, gdy znany jest kierunek obsługi. Antena omnidirectional rozprasza energię wokół punktu montażu i może być odpowiednia do bardziej otwartych, otaczających wymagań pokrycia.
Wyższy współczynnik wzmocnienia nie oznacza automatycznie lepszej wydajności. Wzmocnienie uzyskuje się przez kształtowanie charakterystyki promieniowania. Ten kompromis może być korzystny, gdy zaplanowany obszar pokrycia zgadza się z wiązką, ale może powodować słabe strefy, jeśli kierunek montażu, nachylenie w dół (downtilt) lub geometria miejsca są nieodpowiednie. Podczas przeglądów zakupowych żądaj charakterystyki promieniowania oraz podanej polaryzacji — nie tylko maksymalnej wartości w dBi.
Potwierdź pokrycie częstotliwościowe w całym torze RF
Aantena 5G zewnętrzna wybór powinien rozpocząć się od rzeczywistych pasm roboczych w planie radiowym. Należy zweryfikować zakres częstotliwości anteny w odniesieniu do obecnie wykorzystywanych pasm oraz wszelkich potwierdzonych pasm rozszerzających, a następnie sprawdzić odpowiadający kabel zasilający, łączniki, ochronę przed piorunem oraz porty radiowe. Etykieta szerokopasmowa jest pomocna jedynie wtedy, gdy opublikowany zakres obejmuje częstotliwości, które będą wykorzystywane w danym wdrożeniu.
Na przykład dopasowany rekord produktu dla tej zewnętrznej panelowej anteny RF 5G o zakresie 698–3800 MHz podaje zakres 698–3800 MHz oraz zysk 7–8 dBi. Te wartości mogą być istotne dla projektów działających w tym zakresie, ale nadal należy je porównać z lokalnym planem częstotliwości, konfiguracją portów oraz celami pokrycia. Specyfikacja odpowiednia dla jednego wdrożenia nie stanowi uniwersalnej alternatywy dla inżynierskiej walidacji.
Kuszące jest traktowanie anteny jako izolowanego komponentu. Nie jest nią jednak w pełni. Wydajność po zainstalowaniu zależy od łańcucha RF jako systemu: dopasowanie impedancji, jakość łączników, straty w kablu, długość kabla oraz jakość wykonania instalacji mają znaczenie.
Dopasuj kierunkowość, polaryzację i wymagania MIMO
W systemach 5G wykorzystujących wiele ścieżek sygnałowych porty antenowe i polaryzacja muszą być zgodne z projektem radiowym. Ustawienia skrzyżowanej polaryzacji, najczęściej wyrażane jako ±45°, są często stosowane do obsługi implementacji MIMO, ale wymagana konfiguracja musi wynikać z projektu radiowego i sieciowego, a nie z ogólnego przepisu.
Oto przydatne pytanie kupującego: ile portów RF i niezależnych ścieżek sygnałowych musi obsługuwać dane miejsce obecnie, a jakie zmiany nastąpią po uaktualnieniu sprzętu? Przed złożeniem ofert należy udokumentować wymagany typ łącznika, liczbę portów, polaryzację oraz wszelkie ograniczenia dotyczące odstępów lub orientacji.
| Czynnik Selekcji | Co zweryfikować | Dlaczego to ważne? |
|---|---|---|
| Zakres częstotliwości | Zasięg każdego zaplanowanego pasma radiowego | Unika wąskiego gardła antenowego w zamierzonym paśmie roboczym. |
| Wzorzec promieniowania | Wymagania dotyczące szerokości wiązki, kierunku i nachylenia w dół | Określa, czy energia jest skierowana tam, gdzie potrzebny jest zasięg. |
| Polaryzacja i porty | Architektura radiowa/MIMO oraz interfejsy łączników | Obsługuje zamierzone ścieżki sygnałowe bez niepotrzebnego niedopasowania. |
| Zysk | Opublikowana wartość wraz z informacjami o charakterystyce promieniowania | Pokazuje kompromis zasięgu zamiast pojedynczej wartości podsumowującej. |
Oceń odporność na warunki zewnętrzne przed datą instalacji
Ekspozycja na warunki zewnętrzne zmienia decyzję. A antena 5G zewnętrzna instalację należy ocenić pod kątem ochrony przed wnikaniem wody i pyłu, narażenia na promieniowanie UV, cykli temperaturowych, obciążenia wiatrem, warunków korozji, sprzętu montażowego, uszczelnienia wejść kablowych, uziemienia oraz praktyk ochrony przed piorunami. Wymagany poziom zależy od lokalizacji – dach budynku, maszt, szafa przydrożna, obiekt przemysłowy lub obwód terenu kampusu – a nie od ogólnego opisu „zewnętrzny”.
Dyscyplina instalacyjna wpływa na wydajność radiową. Starannie dobrana antena może zostać zdezaktualizowana przez wnikanie wody do łącznika, niestabilny odcinek przewodu zasilającego, nieprawidłowy kąt montażu lub uchwyt przesuwający się pod wpływem wiatru. Uwzględnij badanie mechaniczne i plan trasowania kabli jako część procedury zatwierdzania anteny.
Użyj listy kontrolnej gotowości obiektu
- Wymień pasma robocze i porty radiowe. Uwzględnij obecne wymagania oraz potwierdzone ulepszenia.
- Zdefiniuj geometrię zasięgu. Zidentyfikuj obszar docelowy, wysokość montażu, przeszkody oraz to, czy odpowiedni jest wzór kierunkowy czy omnidirectionalny.
- Przeanalizuj łańcuch RF. Sprawdź zgodność złączy, typ kabla, długość kabla oraz budżet tłumienności w odniesieniu do specyfikacji anteny.
- Przebadaj wymagania środowiskowe. Określ potrzebny stopień ochrony oraz kryteria temperaturowe, odporności na korozję, wytrzymałości na wiatr i montażu dla rzeczywistej lokalizacji.
- Zaplanuj kontrole uruchomieniowe. Potwierdź orientację, polaryzację, moment dokręcenia, uszczelnienie przed warunkami atmosferycznymi, uziemienie oraz zmierzoną wydajność lokalu po instalacji.
Podjęcie ostatecznej decyzji z uwzględnieniem ograniczeń związanych z wdrożeniem
Prawo antena 5G zewnętrzna wybór to ten, który spełnia razem plan pasm, wzór pokrycia, wymagania MIMO oraz ograniczenia środowiskowe. W fazie rozważania zakupu najbardziej wiarygodnym porównaniem jest macierz oceny z tymi kryteriami umieszczonymi obok siebie – nie lista skrócona uporządkowana wyłącznie według zysku.
Zhenjiang Jiewei Electronic Technology Co., Ltd wspiera pozyskiwanie sprzętu telekomunikacyjnego międzymaszynowego za pomocą łączników RF, kabli zasilających, zestawów kablowych oraz powiązanych komponentów RF. Przy przeglądaniu opcji anten należy wcześnie zaangażować zespoły odpowiedzialne za montaż i sygnały RF, aby antena, łączniki oraz zestaw kabli zasilających zostały określone jako jeden gotowy do wdrożenia system.
Najczęściej zadawane pytania dotyczące wyboru zewnętrznych anten 5G
Czy zewnętrzna antena 5G o wyższym zysku zawsze poprawia pokrycie?
Nie. Wyższy zysk antena 5G zewnętrzna modelu zawęża lub zmienia kształt diagramu promieniowania, więc przynosi korzyść jedynie wtedy, gdy taki kształt odpowiada obszarowi docelowego pokrycia. Przed dokonaniem wyboru antena 5G zewnętrzna jednostka, porównaj szerokość wiązki, wysokość montażu oraz geometrię sektora docelowego. Najbardziej odpowiednią antena 5G zewnętrzna opcją jest ta, która zapewnia planowane pokrycie bez pozostawiania nieobsłużonych obszarów na krawędziach.
W jaki sposób zakupujący powinni sprawdzić, czy zewnętrzny produkt antenowy 5G pasuje do ich pasm?
Umieść zaplanowane pasma ściągania (downlink) i wysyłania (uplink) obok podanego zakresu dla antena 5G zewnętrzna produktu. Następnie zweryfikuj przewód zasilający, skokowy, łączniki oraz elementy ochronne w tej samej ścieżce. Specyfikację należy przeglądać jako część systemu RF, a nie jako izolowany pozycję katalogową. Jeśli potwierdzono pasmo rozszerzone, uwzględnij je w antena 5G zewnętrzna porównaniu przed zakupem. antena 5G zewnętrzna porównanie przed zakupem.
Kiedy projekt zewnętrznej anteny kierunkowej 5G jest preferowany?
Kierunkowa antena 5G zewnętrzna projekt jest zwykle rozważany, gdy strefa pokrycia jest znana, a instalator może dokładnie ustawić kierunek anteny. Może być odpowiedni dla pokrycia skoncentrowanego na sektorze, określonego obwodu lub połączenia znanego obszaru usługowego. Wybór kierunkowy antena 5G zewnętrzna wciąż wymaga oceny w miejscu przeszkód, ścieżek odbić, azymutu oraz nachylenia w dół.
Kiedy zewnętrzny projekt anteny 5G o działaniu omnidirectional jest preferowany?
Antena omnikierunkowa antena 5G zewnętrzna projekt może być odpowiedni dla lokalnego obszaru, który wymaga pokrycia wokół centralnego punktu montażu. Nie jest on automatycznie bardziej elastycznym wyborem: masa budynków, otaczająca konstrukcja metalowa oraz ukształtowanie terenu mogą zniekształcić rzeczywisty efekt. Przed zatwierdzeniem anteny omnidirectional porównaj oczekiwaną geometrię miejsca instalacji. antena 5G zewnętrzna zestawu i zachowaj plan uruchomienia, aby zweryfikować osiągnięty wynik po montażu.
Co należy udokumentować w przypadku MIMO?
W przypadku wdrożenia MIMO ocena powinna zawierać dokumentację liczby portów, polaryzacji, interfejsów łączników oraz mapowania radiowego. Nie zakładaj, że dwa dostępne łączniki zapewniają wymagane wdrożenie MIMO. Projekt radiowy określa sposób wykorzystania każdego antena 5G zewnętrzna portu. Wczesne zarejestrowanie tego mapowania pomaga zapobiec drogim korektom ze strony zespołu instalacyjnego po zakończeniu prac na masztach. antena 5G zewnętrzna portu. Wczesne zarejestrowanie tego mapowania pomaga zapobiec drogim korektom ze strony zespołu instalacyjnego po zakończeniu prac na masztach.
Które sprawdzenia środowiskowe mają największe znaczenie?
Dla każdego antena 5G zewnętrzna lokalizacja – określić oczekiwane warunki występowania wody, pyłu, promieniowania UV, temperatury, wibracji, wiatru oraz korozji. Wymagany stopień ochrony zależy od rzeczywistej lokalizacji: dachu, wieży, pobocza drogi lub środowiska przemysłowego. Uwzględnić materiał obudowy, uszczelnienie wejść kabli oraz uziemienie w antena 5G zewnętrzna liście akceptacji; odporność środowiskowa jest odpowiedzialnością całego systemu, a nie etykietą jednego komponentu.
W jaki sposób kable zasilające wpływają na decyzję dotyczącą zewnętrznej anteny 5G?
Wybór kabla zasilającego wpływa na tłumienie, zgodność złączy, promień gięcia, uszczelnienie przed warunkami atmosferycznymi oraz wsparcie mechaniczne. Technicznie odpowiednia antena 5G zewnętrzna jednostka może działać poniżej oczekiwanych parametrów, jeśli wybrany odcinek kabla zasilającego charakteryzuje się nadmiernym tłumieniem lub jeśli złącza zostały nieprawidłowo zamontowane. Ocenić antena 5G zewnętrzna jednostkę i zestaw kabla zasilającego łącznie, w tym długość kabla, trasę układania, uziemienie oraz dostęp do konserwacji.
Co powinno zostać wykonane podczas uruchamiania?
Uruchamianie powinno potwierdzić antena 5G zewnętrzna orientacja, polaryzacja, moment dokręcenia łączników, uszczelki, uziemienie, etykiety kabli oraz zmierzona wydajność w porównaniu do planu obiektu. Wykonaj zdjęcia z procesu instalacji i zapisz rzeczywistą konfigurację wykonaną na miejscu. Te dokumenty ułatwiają późniejsze rozwiązywanie problemów z antena 5G zewnętrzna systemem i zapewniają zespołom zakupowym bardziej przejrzystą podstawę do standaryzacji przyszłych obiektów.
