Cruacháin Cábla RF: Conas Nascanna, Cábla agus Minicíocht a Mheaitseáil

Cruacháin Cábla RF: Conas Nascanna, Cábla agus Minicíocht a Mheaitseáil

Roghnaíocht Rf cable assemblies níl sé mar gheall ar roghnú dhá ainm ceanglaí agus fad an chabhlach co-axial. Is cosán sínialta é cruinniú críochnaithe: ní mór go mbíonn a chéadchomhtháirgeadh ceanglaí, tógáil an chabhlach, an bainc oibriúcháin, na coinníollacha rútaireachta, agus an cháilíocht chríochnaithe ag obair le chéile. Dona foirne atá ag déanamh tacair teileacumraí, na comhtháirgtheoirí córas antanna, na labrataí tástála, agus na hOEMs i dtionscal, laghdaíonn próiseas roghnú struchtúrtha an obair athsholáthraithe roimh shuiteáil agus seachnaíonn sé iontráilteacht neamhthuairisciúla le linn an uirlisithe.

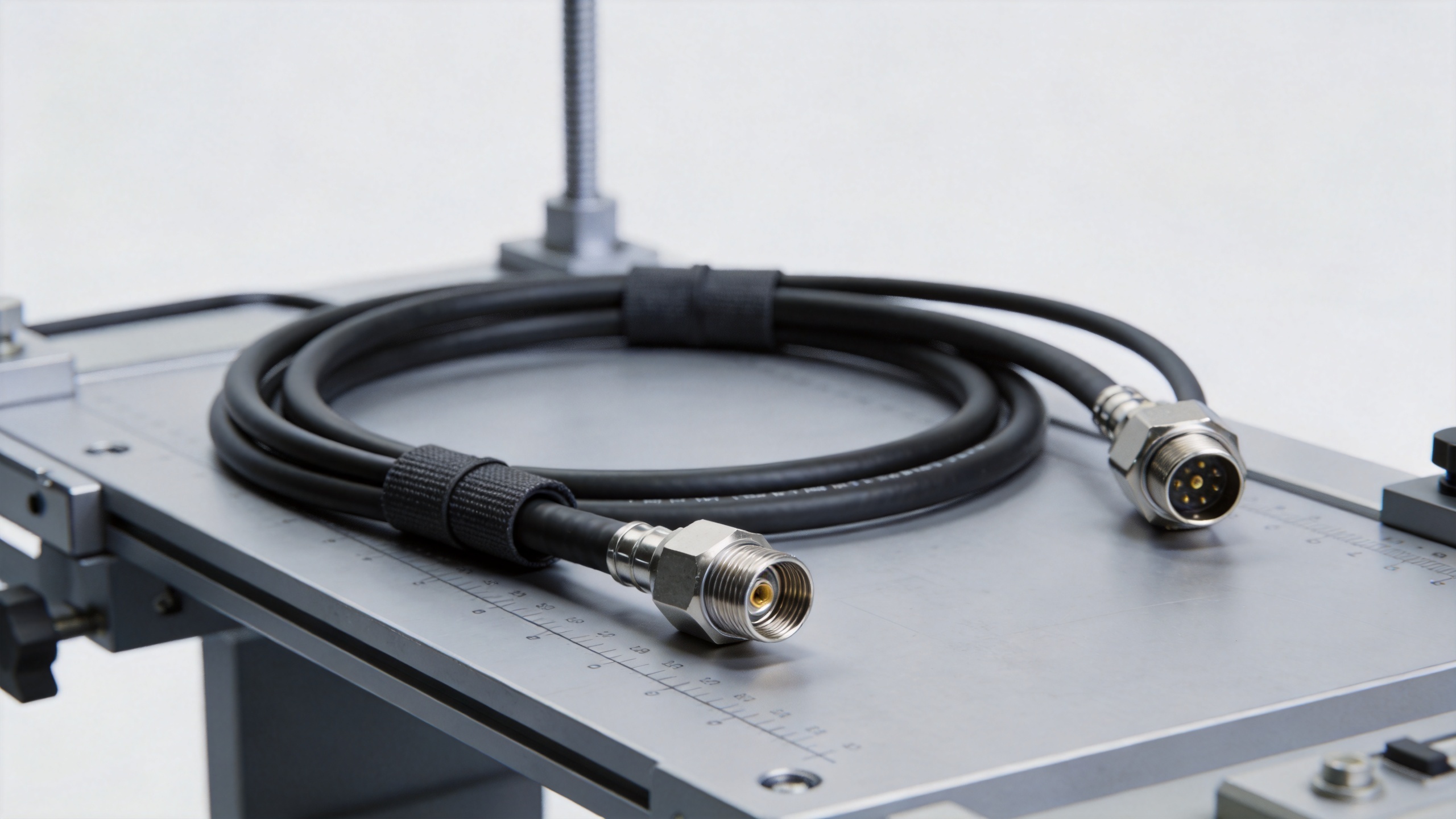

An Comhdháil Cáble Coaxial RF cuirtear cabhlach co-axial le ceanglaí RF críochnaithe chun sínial le frithsheasmhacht rialaithe a thabhairt idir dhá phointe. Tosaigh leis an idirghnéithe tacair agus an timpeallacht oibriúcháin seachas leis an bhfotó ón gcatalóg. Oibrigh ó riachtanais an chórais go dtí sonrú an chruinniú.

Tosaigh leis an dá idirghnéithe a chomhtháirgeoidh

Ar a dtosú, taifead an dá thaobh den nasc. Taifead an sraith ceanglóra, an réimse (fear nó bhean), an stíl ceangailte, an t-impedance, an tarráil ar an mbord nó ar an gcabhlach, agus aon chineál teorainn meicniúil timpeall an phorta. Tá sraitheanna ceanglóracha cosúil leis an 7/16 DIN, an 4.3-10, an N-type, an SMA, an TNC, agus an BNC ann chun riachtanais éagsúla maidir le méid, cumhacht, minicíocht, agus suiteáil a sholáthar. Ní mór an t-ainm ceart sraithe a úsáid ach ní bheidh sé leathchúis go dtí go mbeidh an taobh a chuireann leis, an corp díreach nó an corp ceart-úillinn, agus an réimse (fear nó bhean) den idirghnéithe deimhnithe.

Don obair theileachumarsáide amuigh, d’fhéadfadh an t-aghaidh beag 4.3-10 a bheith oiriúnach do cheangal raidió nó antainne áit a bhfuil spás teoranta ann, agus d’fhéadfadh an comhréimse 7/16 DIN a bheith oiriúnach nuair a bhfuil ceanglóirí feadóra móra agus láidre cheana féin sonrúite. I gcaibinéid an echipméid nó i socruithe tástála, d’fhéadfadh ceanglóirí lúite a bheith níos éasca le cur i gceart, ach amháin má chomhlíonann siad na riachtanais maidir le minicíocht agus cumhacht. Ná déan cinneadh ar easpa comhoiriúnachta le h-adaptar gan bheith de dhíth mura ndéantar athbhreithniú ar an bpunt ceangail breise sa dearadh RF agus meicniúil.

• Seiceáil an t-earraí OEM nó an gairdín a dtugtar ar an gceann is ísle.
• Deimhnigh an comhshó mhanann/beanann agus an bhfuil an port caighdeánach nó le hathbheochan polaráchta.
• Lig spás do chnágaí ceangail, uirlisí torca, cosaint i gcoinne na haimsire, agus rochtain ar sheirbhís.
• Sainigh pláta an nasc, an t-ullmhú don ghearradh, agus na riachtanais maidir le líon na n-uaireanta a chomhthagann nuair a éilíonn an timpeallacht iad.

Roghnaigh an cábhlach sula mbogann tú an fhad.

Bíonn an cábhlach freagrach as go leor den caillteanas leictreach, an scroimeáil, an solúbthacht, an trastomhas, an meáchan, agus an raduis beagaimse an chomhthaganna. Is minic a úsáidtear cábhlach íseal-caillteanais mar fheidhmeannán do shiúlán fada áit a bhfuil an laghdú tábhachtach, ach is féidir go mbeidh an trastomhas mó a chur i dtrioblóid ar an ródú ar thaobh an uirlisí mar gheall ar a mhór-thromlacht agus a ghiorrú. Is féidir cábhlach níos solúbtha an ródú a shimpliú do chábhlach gearr nó do chomhthagann atá ag bogadh, ach ní mór é a mheas fós maidir le caillteanas, scroimeáil, agus feidhmíocht an raduis beagaimse ag an bhfreabhracht riachtanach.

Úsáid an bealach rútda i ndáiríre, ná an fad líne díreach. Inclúda na titimí ingearacha, aistriúcháin na mbosca, luipí an tseirbhíse, treo iontrála na n-iarrthóirí, agus an gcaorán beag is lú a luaitear don chabhlach roghnaithe. Tugann cabhlach breise fadhbanna i leith bainistíochta agus caillteanais; is féidir go mbeidh fad ró-ghairid in ann cur isteach ar chur i gcrích nó strus torthaíochta ag an iontráil. I gcás saincheaptha Rf cable assemblies , ba cheart an fhad a shonraítear a mhíniú mar gheall ar an gconmhíniú tomhaiste—mar shampla ó dheireadh an iarrthóra go dtí dheireadh an iarrthóra eile—ionas gur léir don innealtóireacht, don cheannach, agus don táirgeadh go léir an modh céanna a úsáidtear chun é a thuiscint.

Meaitseáil Cumas Minicíochta leis an Iomlán Slí Shínithe

Is riachtanas ar leibhéal an chumais í an minicíocht. Caithfidh an t-iarrthóir, an cabhlach, na h-adaptóirí, agus an próiseas iontrála tacú leis an raon minicíochta atá le sainiú. Ceannaigh an raon minicíochta atá ag teastáil ar dtús, ansin déan comparáid le rátaí na gcomphointí agus le coinníollacha an t-astuaimh. Mar a ardúonn an minicíocht, is féidir go mbeidh tionchar níos mó ag aon easpa cothromaithe beag ag comhshó iarrthóra, ag críochnú mícheart, nó ag ciorcal caol ar chaillteanas aisrithe agus caillteanas iontrála.

Do réimsí le leithéidí leithead bainte nó iolrach, sonraigh an réimse oibriúcháin iomlán seachas an minicíocht lárnach ainmniúil amháin. Má thacaíonn an tacar le cosáin fuaime a ghlacann go hionduil, le hairm RF atá dlúth-churtha, nó le heochairphointí a thagann chun cinn agus a n-oscailtear ar an bhfearann céanna, is gá a bheith ag breathnú go soiléir ar éifeachtacht an scálaíochta agus ar chothromas na n-eochairphointí. Do úsáid ard-chumhachta, dearbhaigh freisin an oiriúnacht an tsiolra agus na n-eochairphointí faoi an tsampla oibre a mbeidh i gceist seachas ag súil go mbeidh tacar cosúil go meicniúil ag obair mar an gcéanna.

Úsáid Cuingithe Suiteála mar scagaire Rogha

Tosaíonn go leor mítheachta RF mar theagmháil meicniúla nó timpeallachta. Taispeánann leathanaigh istigh, feidhmeanna ar thoirseach, rith na dtuirsí, nascanna craoltóireachta móibile, agus comhsháinsí tionsclaíocha riosca éagsúla. Scrúdú an t-éagsúlacht teochta, UV, fliuchta, spray salann, crochadh, spásáil tacaíochta na sreang, fórsa tarraingthe, agus sreangú athdhéanta. Cosain an nasc idir an nasc agus an tsreang le leithscéal oiriúnach chun an bhrú a laghdú agus cinntigh nach n-éagóidh an ródú an riachtanas don gcuairt-chiorcal den tsreang.

Mar shampla, b’fhéidir go mbeadh gá le cumasc le comhéadan measctha nuair a úsáideann ceann amháin comhéadan raidió coimhthíosach agus nascann an t-aon leath eile le córas feidhmeanna atá ann cheana féin. Is é seo cumraí fíor le scrúdú 1/2 "Cábla Jumper Super-Súbtha 4.3-10 fireann go 7/16 DIN Comhdháil Cábla fireann . Faoi láthair, tá a oiriúnacht fós ag brath ar shonraí an tionscail iomlána: an minicíocht deartha, an ródú sreang, agus na riachtanais timpeallachta; níor cheart don teideal táirge an áit a ghlacadh in ionad athbhreithniú teicniúil iomlán.

Ceisteanna le Cuir I gCeist Sula d’Ordú Cumaisc Sreang RF

Sula d’fhreastálann Rf cable assemblies , iarra ar an soláthraí an dá chineál ceangailteoir a athrá, an teaglaim chabhlach atá le úsáid, an fhad deiridh, agus an raon minicíochta atá riachtanach. Glacann an dearbhú simplí seo le go leor botúin ordú. Le haghaidh sainordú Comhdháil Cáble Coaxial RF , ba chóir an tarlú a thaispeáint an treo ceangailteora, na pointí tomhaiste a úsáidtear chun an fhad a thomhas, agus aon riachtanas maidir le cosc ar ghearradh nó le cur isteach i gceangal.

Cuir in iúl cé acmhainní leictreacha a sheiceofar ar an Rf cable assemblies agus faoi na coinníollacha tástála. Ba chóir an freagra a dhéanamh idirdhealú idir seiceáil an chineáil agus toradh ar leibhéal an chumais. Nuair a bhíonn athdhéanamh tábhachtach, iarra ar phróiseas tógála comhoiriúnach agus ar fhormáid thuairisc a d’fhéadfadh an t-innealtóir a chur i gcomparáid leis an RFQ. Le haghaidh ionadaithe Comhdháil Cáble Coaxial RF , déan comparáid ar an mbóthar suiteáilte agus ar rochtain ar na ceangailteoirí, ní amháin ar uimhir pháirtí a chlófar.

Cabhraíonn sé freisin le scaradh na gceanglaithe riachtanacha ó na rogha. Tá an raon minicíochta, an t-impedance, an comhéadan ceangailte, an caillteanas uasta, an t-urraim timpeallachta, agus an gcaolúra bogha de ghnáth mar cheanglaithe riachtanacha. Is féidir le dath, lipéadáil, formáid an phacála, agus rogha an tsreabhlóide seirbhíse a bheith ina gceanglaithe tánaí. Déanann sé seo coimeád ar an gcoimeád a chur i gcomparáid níos éasca agus cabhraíonn sé le hiarratas costas íseal a sheachaint a chaillteanas riachtanach leictreach nó meicniúil. Rf cable assemblies níos éasca a chur i gcomparáid agus cabhraíonn sé le hiarratas costas íseal a sheachaint a chaillteanas riachtanach leictreach nó meicniúil.

Ar deireadh, pleanáil an glacadh roimh an t-ordú a sheoladh. Scrúdaigh cosaint an cheanglaithe, an lipéadáil, agus staid an rúta fisiciúil ar thagairt, ansin athbhreithnigh an t-evidence leictreach a concthaíodh don Comhdháil Cáble Coaxial RF . Má tá an córas íogair do chaillteanas an fheabhsaithe, an fhasa, nó an athrú caillteana, sainmhínigh an critéar glacadh sin sa RFQ seachas é a chur isteach tar éis an t-ionsáil.

Tiontaigh an Riachtanas go dtí Speisialtóireacht Réidh le Procúráil

RFQ maith do Rf cable assemblies déanann sé vérifiú ar an gcaláin a bheith praiticiúil. Inclúdaigh an dá thagairt ar na nascóirí, an cineál sraithe, na carachtair leictreacha riachtanacha, an fhad críochnaithe agus an tollráine, an raon minicíochta, an t-impedance, an timpeallacht suiteála, an lipéadú, an pacáil agus na cáipéisí riachtanacha. Má tá meascán fásra, PIM íseal, teorainneacha ar ais-thortha sonracha nó cuaichí speisialta riachtanach, déan iad a rá go soiléir in áit iad a mheas mar rud a dtuigter go huathoibríoch.

Roghnaigh tar éis an tsoiléir a thabhairt, iarr ar tharraingt nó ar shonrú foirmeála a aithníonn an comhtháthú nascóirí agus an réamh-mheas ar ródú na sraithe. Maidir le sraitheanna saincheaptha, is féidir triail RF roimh an seoladh a thabhairt chun dearcadh úsáideach a thabhairt ar thortha iontrála agus ar thortha ais-thortha faoi na coinníollacha a luaitear. Ní dhéanann sé seo inspéacht thagann isteach a bhaint, ach tugann sé bunús glactha coitianta do cheannach agus do inhiniúireacht.

Liosta Seachtrach Praiticiúil

1. Deimhnigh an dá aghaidh a chomhtháthú, an ginséar, an impedance agus an spás atá ar fáil do na suiteálacha.
2. Sainmhínigh an raon iomlán freastalaíochta oibriúcháin agus aon riachtanais ar chur isteach faoi gáire fhillte, VSWR, caillteanas, scroilleanaíocht nó cumhacht.
3. Roghnaigh tógáil chabhlach a bhuaileann le caillteanas, solúbthacht, trastomhas agus gualainn chasachta don bhealach fíor.
4. Sainmhínigh an fhad críochnaithe, pointí tomhaiste, treo na n-ceanglóirí agus riachtanais an chur i gcumhacht.
5. Seiceáil an t-aschur timpeallachta agus an cosaint riachtanach do shuiteáil amuigh, sa ghluaisteán nó san industriúil.
6. Iarr ar tharraingtí, ar thraiciúlacht nó ar lipéid mar is gá, agus ar dhocumentaíocht phróifíleachta leictreach.

Déan na Trí Roghanna Le Chéile

An is slándálaí Rf cable assemblies torthaí ó mheaitseáil an cheanglóra, an chabhlaigh agus na riachtanais freastalaíochta mar aon ghiobáil dhearbhaithe. Tosaigh ag na h-idirghníomhaíochtaí a mheaitseálann, déan modhail den bhealach fíor chabhlaigh, dearbhaigh an band leictreach agus an budgead caillteanais, ansin athraigh an toradh go sonrach le haghaidh speisialtóireachta. Tabharfaidh an cur chuige seo bunús níos fearr do theamanna comhtháthaithe agus procúirí chun roghanna a chur i gcomparáid, cruinneacháin saincheaptha a chur in iúl agus feidhmíocht an chórais a chosaint tar éis an suiteála.
