التصنيع المتكامل للكابلات في تجميعات الترددات الراديوية: اعتبارات التصميم

التصنيع المتكامل للكابلات في تجميعات الترددات الراديوية: اعتبارات التصميم

في وصلات الترددات الراديوية، لا يُعتبر الانتقال المُغلف حول الموصل مجرد تشطيب تجميلي فحسب. التصنيع فوق الكابلات يمكنه حماية مخرج الكابل، وتوزيع أحمال الانحناء، والمساعدة في إنشاء تجميع أكثر متانةً للتثبيت والتعامل. ومع ذلك، فإن التجميع الخاص بالترددات الراديوية يؤدي أيضًا مهمة كهربائية: إذ يجب أن يحافظ على المسار الخاضع للتحكم في المعاوقة، الذي تم اختيار الكابل والموصل من أجل توفيره. ولذلك، تبدأ قرارات تغليف الكابلات السليمة بالتركيز على الواجهة، وليس فقط على شكل القالب.

لِفِرِيقِ بَنْيَةِ التَّحْتِيَّةِ وَالمُعَدَّاتِ التِّلِفُونِيَّةِ، يُراجَعُ تَجميعُ الكَابِلِ المُخصَّصِ عَادَةً مِن قِبلِ القِسْمِ الهَندَسِيِّ وَقِسْمِ الاشْتِرَاكَاتِ وَقِسْمِ التَّثْبِيتِ وَقِسْمِ العَمَلِيَّاتِ. وَيَرَى كُلُّ فَرِيقٍ مَخَاطِرَ مُختَلِفَةً. فَيَتَنَبَّهُ القِسْمُ الهَندَسِيُّ إِلَى خَسَارَةِ العَوْدِ وَاسْتِمْرَارِ الحَجْزِ وَانْتِقَالِ المُوصِلِ. أَمَّا المُثَبِّتُونَ فَيَحتَاجُونَ إِلَى انْثِنَاءٍ سَهلِ التَّحَكُّمِ فِيهِ وَتَثْبِيتٍ مَوثُوقٍ. وَيَحتَاجُ قِسْمُ الاشْتِرَاكَاتِ إِلَى مُتَطلَّبَاتٍ قَابِلَةٍ لِلتَّكْرَارِ يُمْكِنُ التَّأكُّدُ مِنْهَا مِن دَفْعَةٍ إِنتاجِيَّةٍ إِلَى أُخرَى. وَيَجْعَلُ تَقْيِيمُ التَّصْمِيمِ المُفِيدُ جَمِيعَ هَذِهِ المُتَطلَّبَاتِ مُتَّصِلَةً قَبْلَ إِطْلَاقِ الأَدَوَاتِ.

ابدأ بِوَاجِهَةِ التَّرْدُدَاتِ الرَّادِيُوِيَّةِ وَالتَّثْبِيتِ المَقصُودِ

قبل اختيار مادة التغليف الخارجي للكابل، حدد واجهة الاتصال الكهربائية والميكانيكية الفعلية. وتأكد من تركيب الكابل، وعائلة الموصلات، واتجاه خروج الكابل، وعدد دورات الاتصال المُقررة، وهندسة المسار، والمسافة المتاحة حول الموصل المركّب. كما يجب توثيق نطاق التردد، ومتطلبات المعاوقة، وأي حدود يحددها العميل بالنسبة لمعامل الانعكاس (VSWR)، أو فقدان الإدخال، أو الاستمرارية، أو أداء التحميل. والمواصفة الأهم هي تلك التي تكشف عن مشكلة في نقطة الانتقال قبل وصول التجميع إلى الموقع الميداني.

من الجذّاب القول إن مواصفة فقدان الكابل تشكّل القصة الكاملة، لكن هذا غير دقيق تمامًا. فالتجميع القصير قد يظل حسّاسًا جدًّا لكيفية تصنيع الموصل ونهاية التحميل وخروج الكابل. ولا ينبغي أن يخفي التغليف الخارجي للكابل مشكلة غير محلولة في النهاية. ولذلك، يجب وضع خطة القبول الكهربائي على تجميعات كاملة نموذجية، ثم الحفاظ على أدوات التصنيع وظروف العملية ضمن ضوابط كافية لإعادة إنتاج نفس النتيجة.

تصميم تخفيف الإجهاد كمسار لتحمل الأحمال، وليس كغطاء صلب

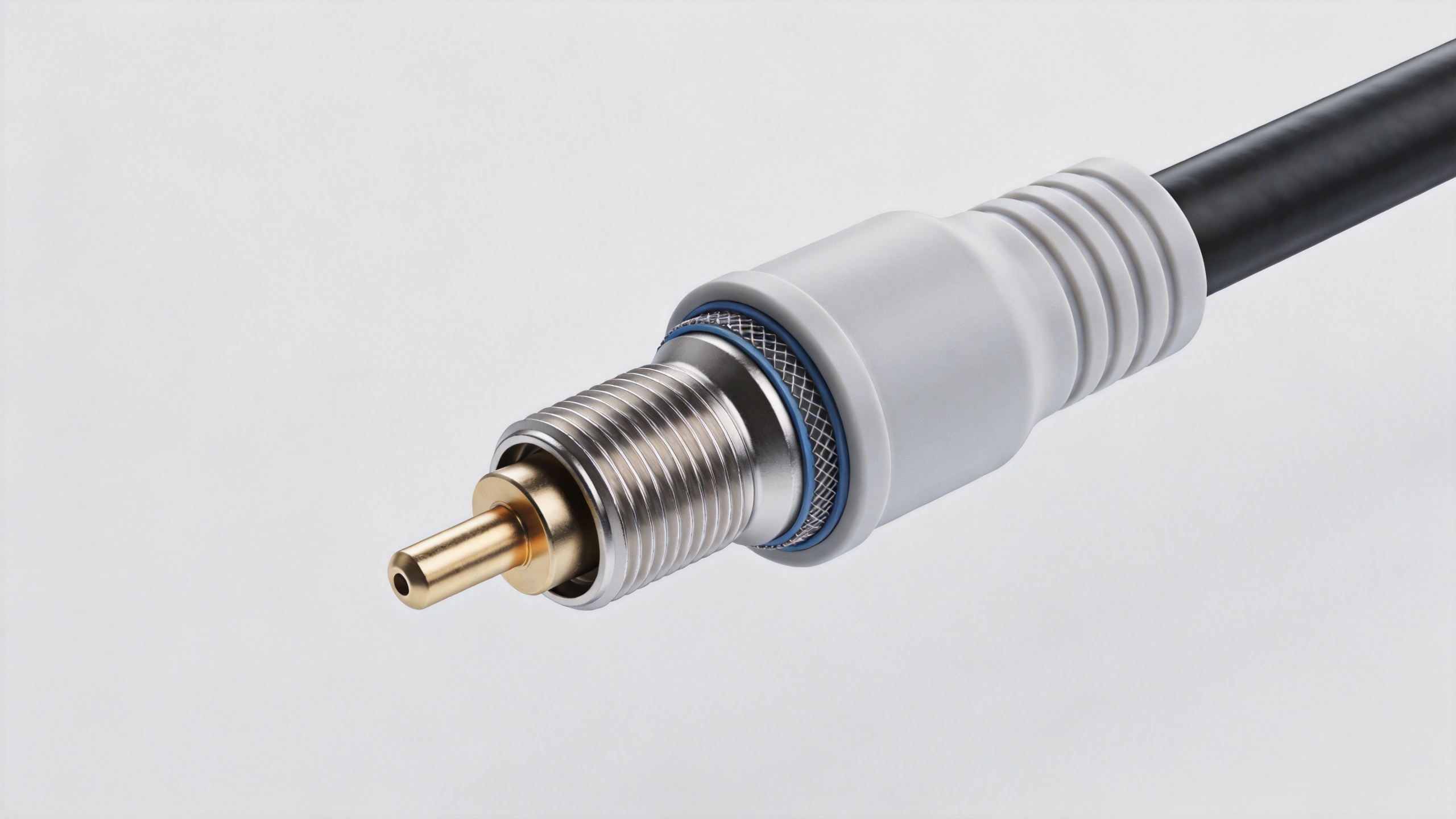

تتمثل إحدى الفوائد الرئيسية لتغليف الكابلات في تخفيف الإجهاد أو الانحناء عند نقطة التوصيل بين الموصل والكابل. ويتمثل الهدف من ذلك في تحويل عمليات الانحناء المتكررة بعيدًا عن المنطقة الأكثر عُرضة للتلف عند نقطة الاتصال. وعادةً ما يكون الانتقال التدريجي، وطول منطقة التخفيف الكافية، والهندسة التي تدعم الكابل دون عصره أكثر فعاليةً من مجرد إضافة حجم زائد بالقرب من الموصل.

اطلب معرفة مكان إمساك المُركِّبين للتجميع، ومدى تكرار ثني الكابل، وما إذا كان سيُثبَّت بالقرب من الموصل. فإذا كان التجميع مُوجَّهًا داخل خزانة داخلية خاضعة للرقابة، فقد يركِّز التصميم على الإحكام. أما إذا كانت هناك احتمالية لحدوث اهتزاز أو تغيرات حرارية أو رطوبة أو تعرض للعوامل الجوية الخارجية، فيجب البدء من متطلبات البيئة ومتطلبات الثني بدلًا من المظهر أو السعر الوحدوي. كما يجب مراجعة توافق المواد مع غلاف الكابل وأسطح الموصل في مرحلة مبكرة؛ إذ لا ينبغي أن يؤدي عملية الصب بالقولبة إلى تكوين رابطة أو انكماش أو إجهاد محلي يُضعف البنية الأساسية.

احمِ التدريع وسلامة الإشارات أثناء عملية قولبة الكابل

بالنسبة لتجميعات الترددات الراديوية، يجب تقييم عملية تغليف الكابل مع إنهاء الدرع وتصميم الموصل معًا. ويجب أن يتجنب القالب والعملية إزاحة الغزل المجدول أو إجهاد طبقات العازل أو تطبيق قوة غير مضبوطة على واجهة الموصل. وينبغي أخذ ما إذا كان التغليف بالبوليمر يحتاج إلى استيعاب غطاء خلفي أو ميزة تأريض أو استراتيجية درع في الاعتبار، لكن لا ينبغي افتراض أن التغليف البوليمري نفسه يوفّر حماية ضد الترددات الراديوية.

وتتمثل تسلسل المراجعة العملي في: فحص الكابل والموصل المُجهَّزين مسبقًا؛ والتحقق من المحاذاة الموضعية داخل القالب؛ وتحديد الطريقة التي سيُثبَّت بها الكابل أثناء عملية التغليف؛ واختبار التجميع النهائي وفقًا للمعايير الكهربائية والميكانيكية المتفق عليها. وفي المشاريع التي تتطلب ذلك، تُقارن قياسات الترددات الراديوية النموذجية قبل وبعد التغليف. ويساعد هذا النهج في التمييز بين مسألة الأداء الكهربائي ومسألة التغليف الجمالي البحت.

حدّد المادة والعملية وفقًا للبيئة الفعلية

يجب أن يعتمد اختيار مادة التغليف الخارجي للكابل على بيئة الاستخدام والهندسة الهندسية للتجميع. فالتعرض للحرارة والرطوبة والأشعة فوق البنفسجية والمواد الكيميائية والاحتكاك والمرونة المطلوبة كلها عوامل تؤثر في الاختيار الأمثل. كما أن الطريقة المستخدمة في التصنيع تلعب دوراً مهماً: إذ تُحدث عمليات مثل الصب بالحقن والصب ذي الضغط المنخفض وغيرهما ظروفاً حرارية وضغطية مختلفة حول الكابل والموصل. لذا، ينبغي مراجعة هذه الظروف مقابل خصائص مادة الغلاف الخارجي ومتطلبات الإغلاق المحكم والمكونات الحساسة قبل الانتقال إلى إنتاج الأدوات الصناعية النهائية.

للتجميع المخصص لكابل ما، من المفيد تسجيل المواد واللون وخط فصل القالب وتوجُّه الكابل واحتياجات الترميز وأي معايير قبول بصرية في حزمة الرسومات. ويضمن ذلك إمكانية فحص الجزء النهائي ويقلل من اختلافات التفسير بين العينة المعتمدة والإنتاج اللاحق. وفي الحالات التي يستخدم فيها العميل معيار IPC/WHMA-A-620 أو أي إطار عمل آخر لجودة التصنيع، يجب مواءمة معايير الفحص الموثَّقة مع متطلبات المشروع المطبَّقة، بدلًا من اعتبار المظهر العام للقالب دليل قبولٍ عام.

خطِّط لضوابط التجميع قبل اعتماد الأداة

لا يمكن لعملية التغليف الخارجي أن تُصلح إعدادًا رديئًا. وَضِّح ضوابط العملية الحرجة الخاصة بطول تقشير الكابل، ومعالجة الدرع، وتثبيت الموصل، والتوجيه، ودعم القالب. ثم عيِّن فحوصات التجميع النهائي: الفحص البصري، والتحقق من الأبعاد عند الاقتضاء، واختبار الاستمرارية، واختبارات العزل عند تحديدها، والتحقق من أداء الترددات الراديوية عند اشتراط ذلك في التطبيق. ويجب أن تتضمَّن موافقة العينة الأولى بوضوح هندسة التغليف الخارجي للكابل النهائي وكذلك النتيجة الكهربائية.

من الدروس المهمة في مرحلة التشغيل التجريبي ما يلي: قد يبدو التجميع مكتملًا، ومع ذلك يفشل بسبب عدم التحكم في تفاصيل تثبيت الطرف أو احتفاظ الموصل. والتكلفة لا تقتصر على إعادة العمل فقط، بل قد تؤدّي أيضًا إلى تأخير التركيب وتعقيد تحليل السبب الجذري. وعادةً ما يكون دمج متطلبات الاحتفاظ والفحص في خطة التغليف الخارجي للكابل أقل إرباكًا من اكتشافها بعد التركيب الميداني.

استخدم التعاون مع المورِّدين لجعل المتطلبات المخصصة قابلة للتنفيذ.

تستفيد تجميعات الترددات اللاسلكية المخصصة من مشاركة سياق التشغيل في وقت مبكر: التطبيق، ونوع الكابل، وتكوين الموصلات، والقيود المتعلقة بالتوجيه، والبيئة المستهدفة، وتوقعات الاختبار التي تهم المشتري. وتُصنّع شركة تشينجيانغ جيوي موصلات الترددات اللاسلكية وكابلات التغذية والتجميعات الكبلية والأحمال، مع إمكانية تصنيع تجميعات كبلية بطول مخصص يتناسب مع هندسة التركيب وتركيبات الموصلات. وعندما يكون تكوين الكابل القافز المتوافق ذا صلة بالتركيب، يمكن للفِرق مراجعة كابل القفز فائق المرونة مقاس ١⁄٢ بوصة، تجميع كابل بموصل ذكري نوع ٤٫٣–١٠ إلى موصل ذكري نوع ٧⁄١٦ دين إلى جانب التصميم المُصبوب الانتقالي المطلوب.

قائمة مراجعة تغليف الكابلات الراديوية

• حدد نطاق التردد والممانعة وتوقعات اختبار التجميع النهائي.
• أكد موصلات الكابل والدرع واتجاه الخروج قبل بدء تصنيع القوالب.
• استخدم هندسة تغليف الكابل الراديوي بحيث توزّع أحمال الانحناء بعيدًا عن نقطة الاتصال النهائية.
• وازن بين نوع المادة وظروف المعالجة من حيث توافق الغلاف وبيئة الاستخدام.
• توثيق متطلبات الصنع والتفتيش وقبول العينة الأولى.
• التحقق من تجميعات نهائية تمثيلية، وليس المكونات الفردية فقط.

يُسهِّل تصميم صب الكابلات بشكل جيد التعامل مع تجميعات الترددات الراديوية ويُحسِّن استعدادها للبيئة التي ستُستخدم فيها، مع الاحترام الكامل للانتقال الكهربائي الكامن تحت الطبقة المصبوبة. وعليه، يجب اعتبار القسم المصبوغ جزءًا هندسيًّا مُصمَّمًا من وصلة الاتصال، وبذلك يصبح تحديد مواصفات تجميع الكابل المخصص وتصنيعه وتفقُّده ونشره أكثر سهولة.
